Mitt første møte med 3D-printing
Hei!

Har lenge fulgt med på dette med 3D-printing. Helt siden det som kom ut av dem var bare tjafs som ikke så ut. Alt var skjevt, for grovt og strukturert. Men nå de siste årene har det skjedd store ting på forbrukermarkedet. Så store ting at jeg endelig har virkelig vurdert å handle. Og tidspunktet har nå inntruffet, jeg har gått til anskaffelse av en 3D-printer.

Valget falt på en Ultimaker Original, grunnet at den virket best til prisen, samt har fått gode omtaler og priser for god ytelse. Rask, presis og bra pris er nøkkelordene som fikk meg til å velge den. Jeg kan gjerne fortelle litt mer om dette i dybden om det ønskes.

Jeg tenkte å dele mine første erfaringer med dere, og jeg er sikker på at det gir mersmak. Gjør dere klare for litt spennende lesning! Jeg kjører igang som vanlig med litt byggebilder, timelapses, uformell underteksting, oppfordring til diskusjon osv. Gjør man noe stort i livet (for meg er det stort med 3D-printing), må det dokumenteres. Nøye. Nøye.



Del 1 - Bygging
Jeg bestilte et byggesett fra Ultimaker. Byggesettene er billigere (er vel noen tusenlapper man sparer), samtidig som jeg liker å sette meg ned med et skikkelig DIY prosjekt. Man lærer mer, samt ikke er hjelpesløs når det først er noe som er galt - man kan lett finne ut av hva som er galt, da man kjenner alle komponentene og hvordan de er satt sammen.

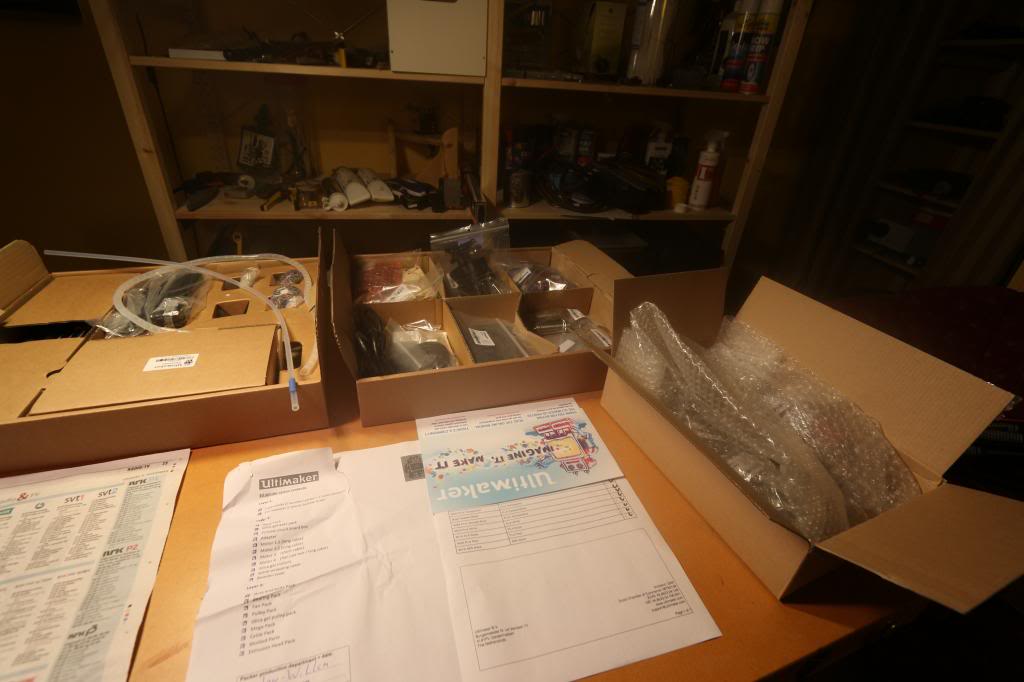

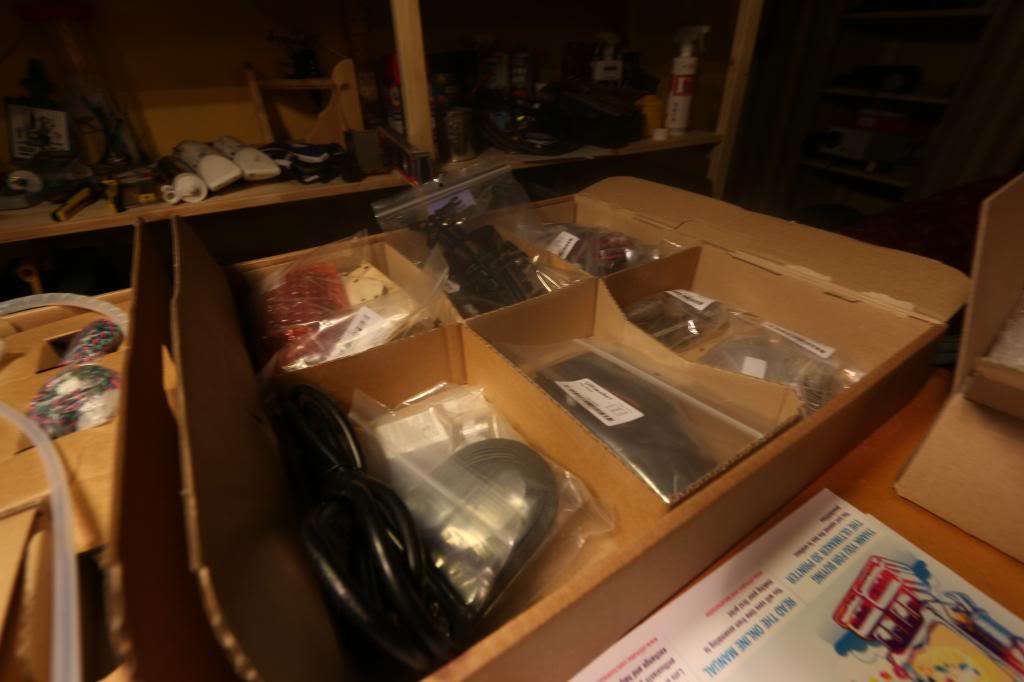

Førsteinntrykket når jeg åpnet pakka var bra. Plukklister og kvalitetskontroller med signaturer florerer. Nederlenderne (som folkene bak Ultimaker er) er vel like nøye som tyskerne, dette lover bra. De har også gitt med litt ekstra med deler, i tilfelle noe skulle ryke senere. Dette setter DIY folket virkelig pris på. Alle deler er seriøse, rustfrie bolter og muttere all over. Ikke noe jalla her. Veldig bra å se. Dog viktig å ha skikkelig skrutrekkere som passer som fot i hose til boltene, det er fort gjort å velge en umbrako som er litt for liten, som gjør at man drar over lett.

Åpne spoileren for selve byggeloggen

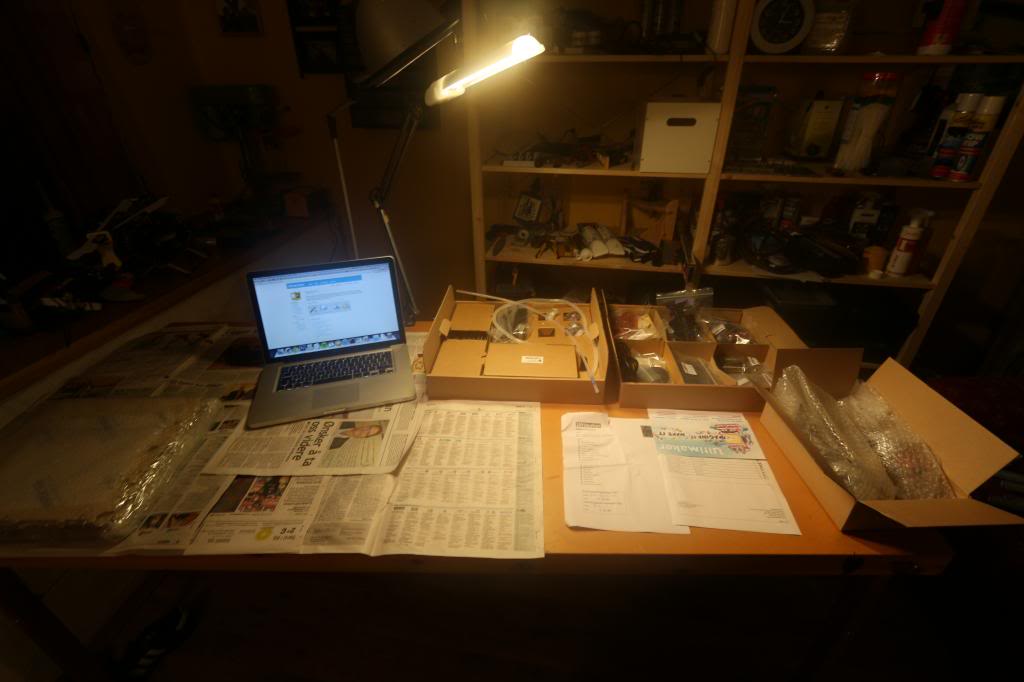

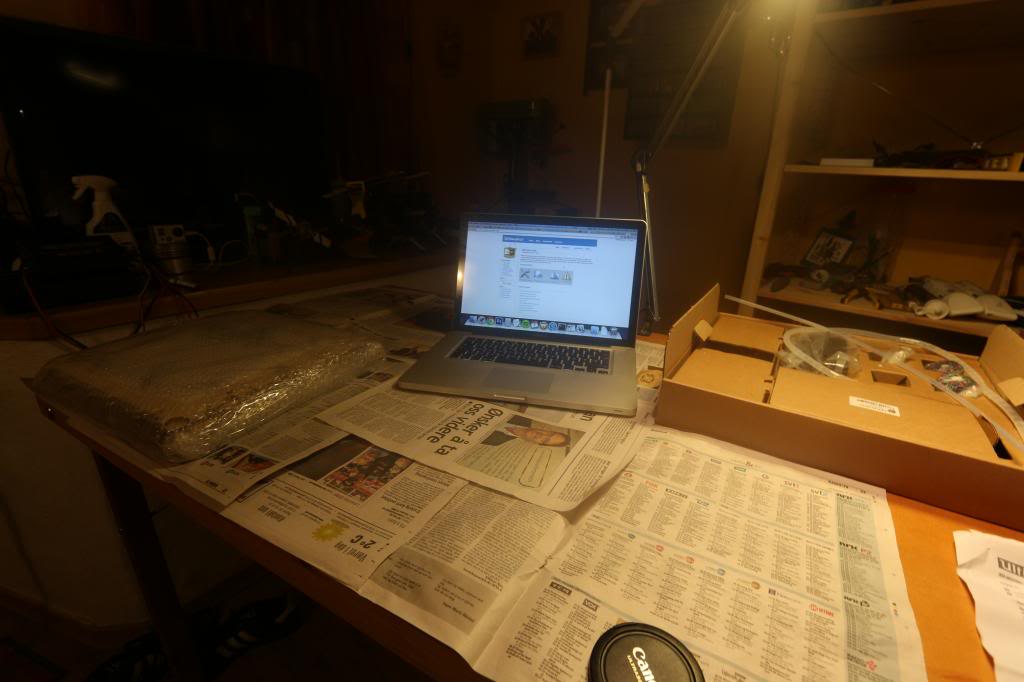

Slik ser det ut før jeg begynner.




Alt ligger klart til bygging. Manualen er på nett, i form av en wiki side. Blir oppdatert hele tiden, og var faktisk helt genialt å bruke som manual.

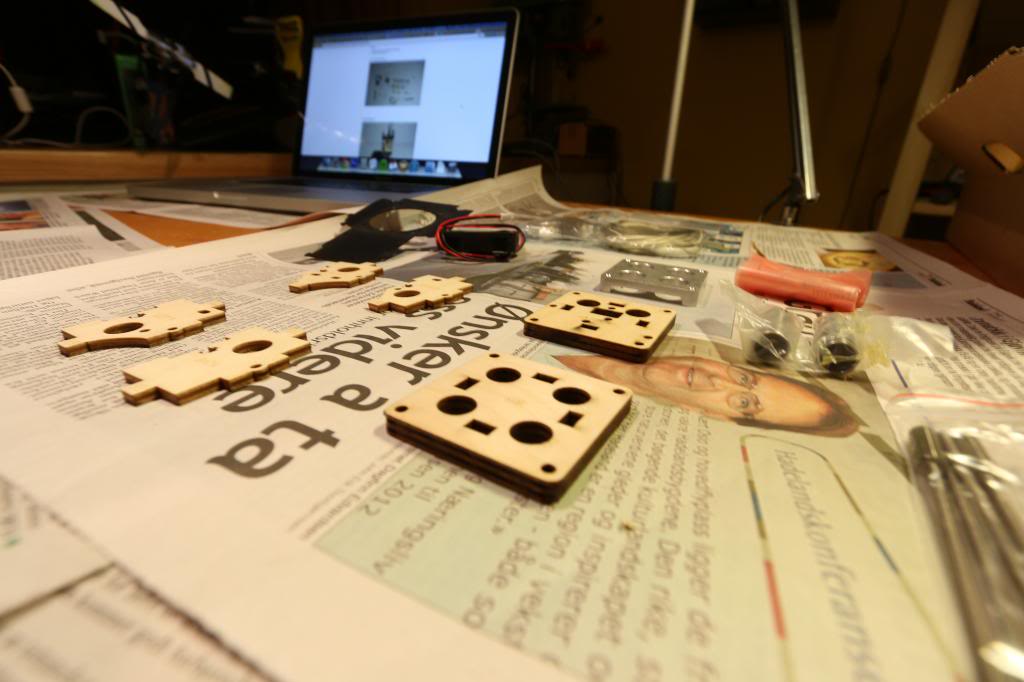

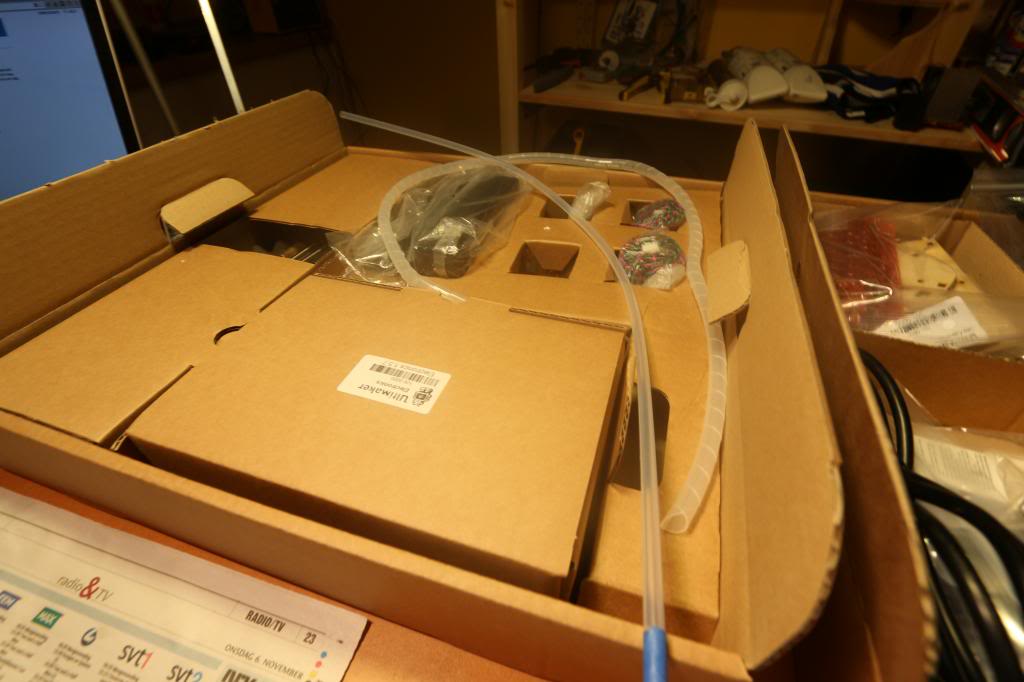

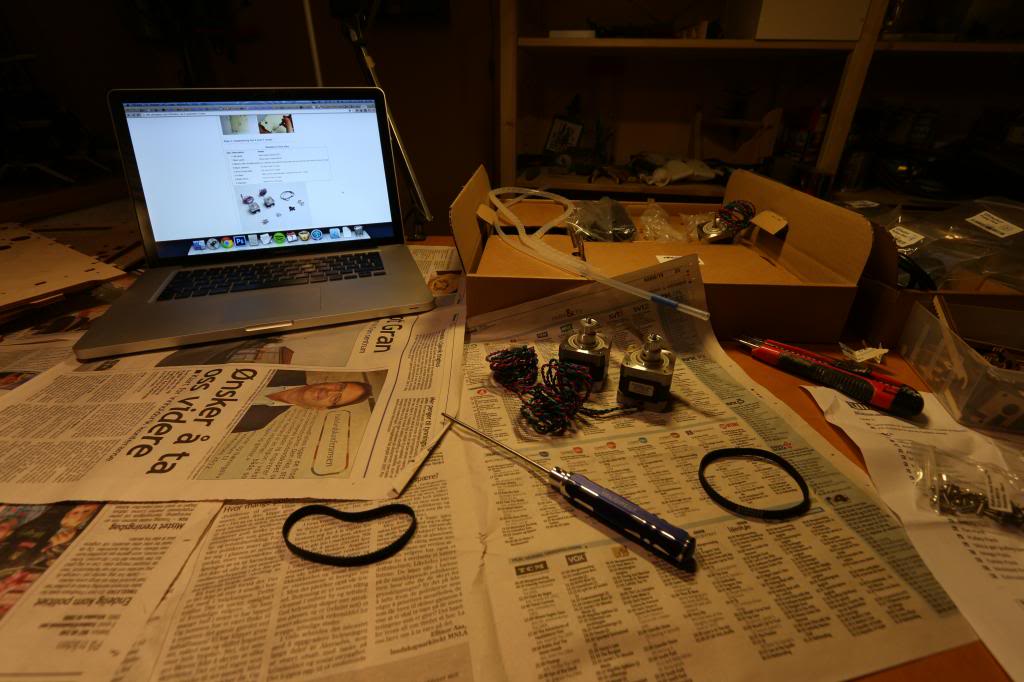

Litt nærbilder av delene. God oversikt og bra sortert og pakket dette her.

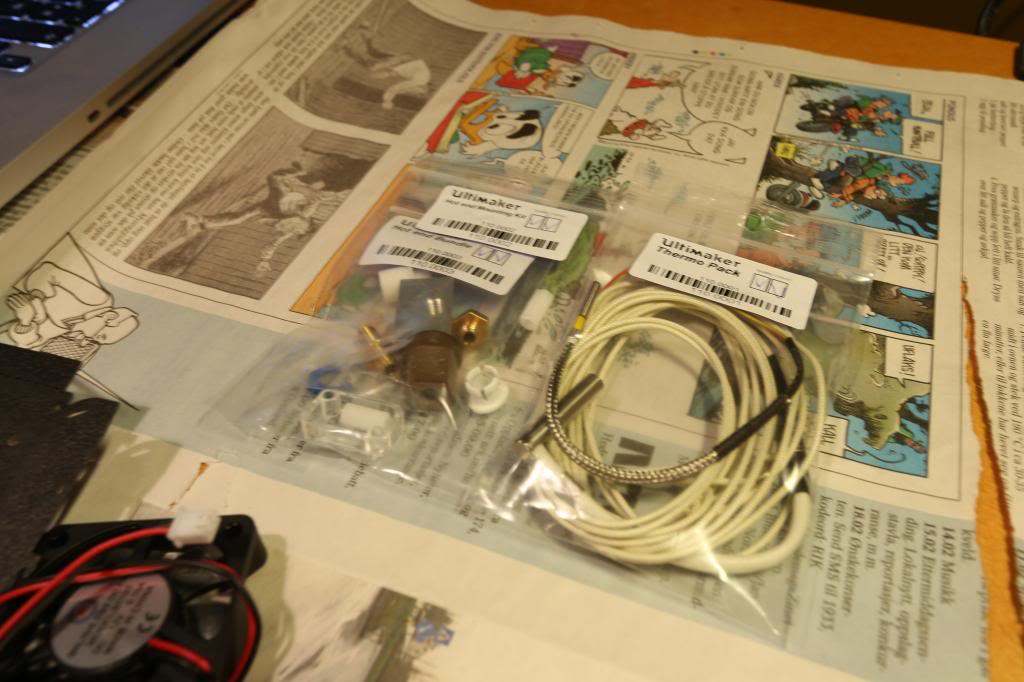

Her er det et par oppgraderinger, som jeg skal montere siden. Blant annet enda ett printhode som gjør at jeg kan printe to farger samtidig.

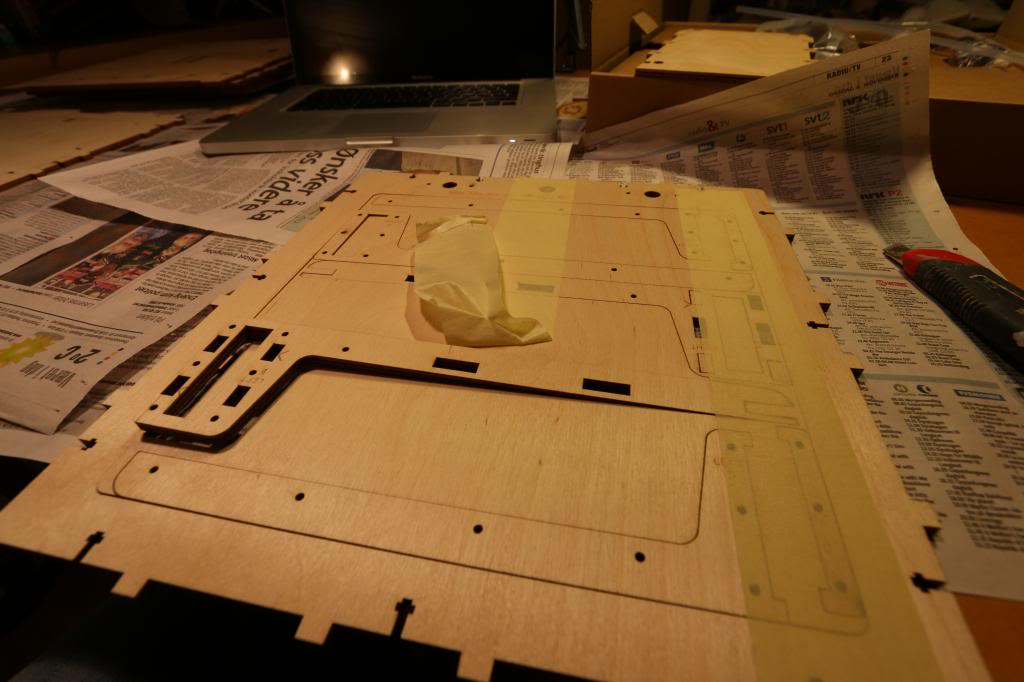

Hovedmaterialet er finerplater. Disse er laserskjært, og det er bare å ta det fra hverandre. Helt genialt, men fare for å få fliser i fingra! Greit å ta litt sandpapir på de værste stedene.







"Stepper" motorene klare til å monteres. Dette må være heftige saker. Jeg kan ikke si jeg vet så mye om hva dette egentlig er, men det er disse som gir den ekstreme presisjonen og hastigheten, så kan ikke være noe vanlige motorer dette. Drivverket går i belter.



Ende-sensorer montert. Disse gjør at maskinen vet hvor printhodet er, og hvor det ikke skal gå hen (sånn at den ikke flyr igjennom maskinen).

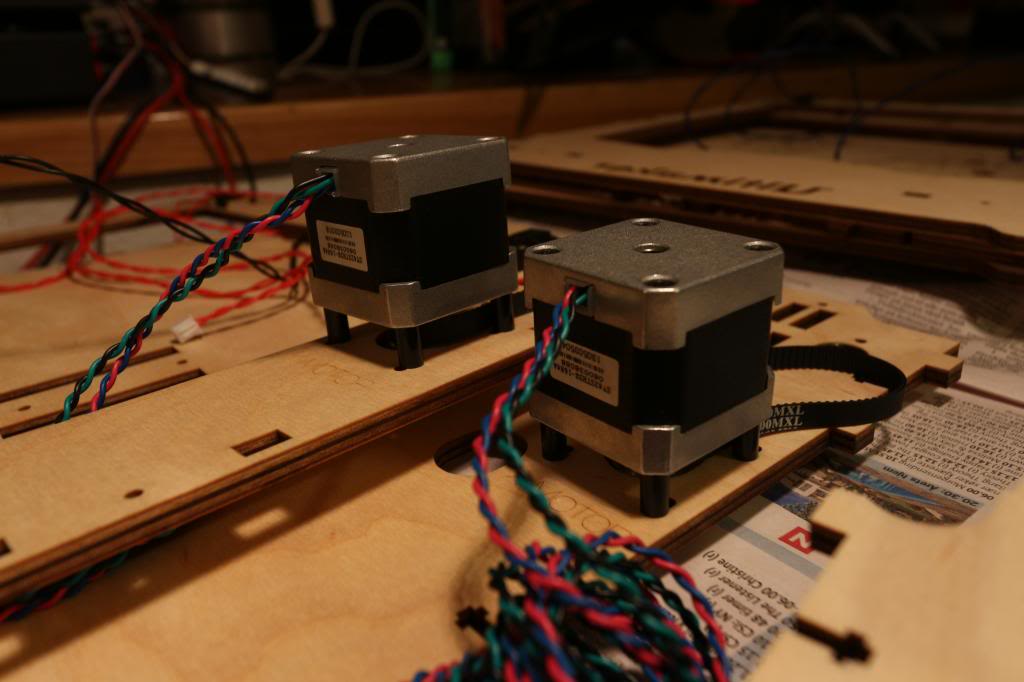

Motorene montert på spacers.

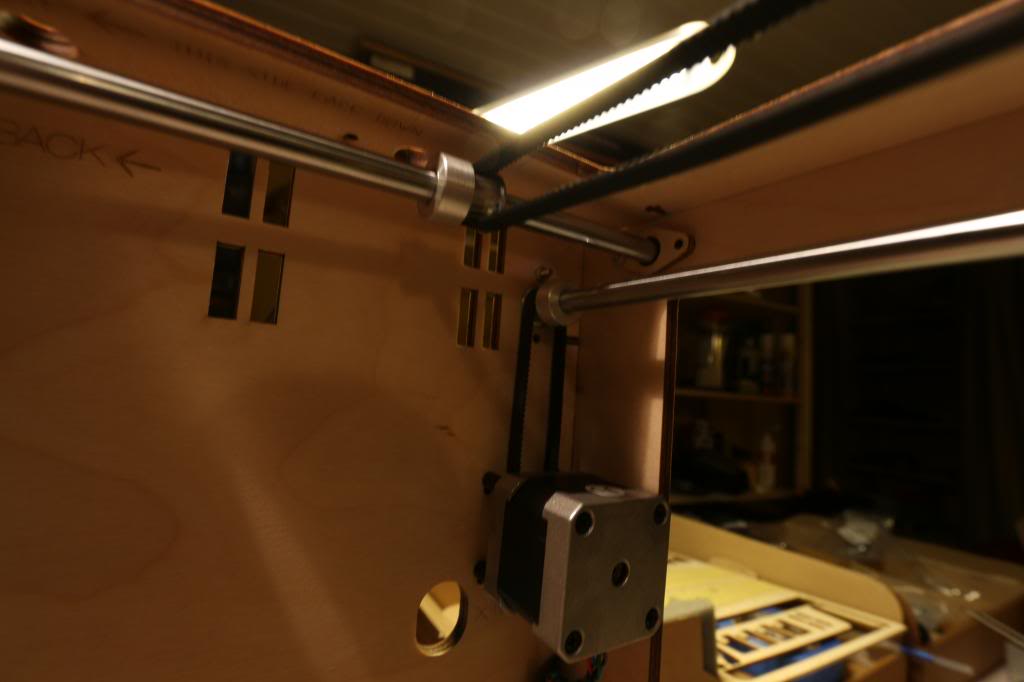

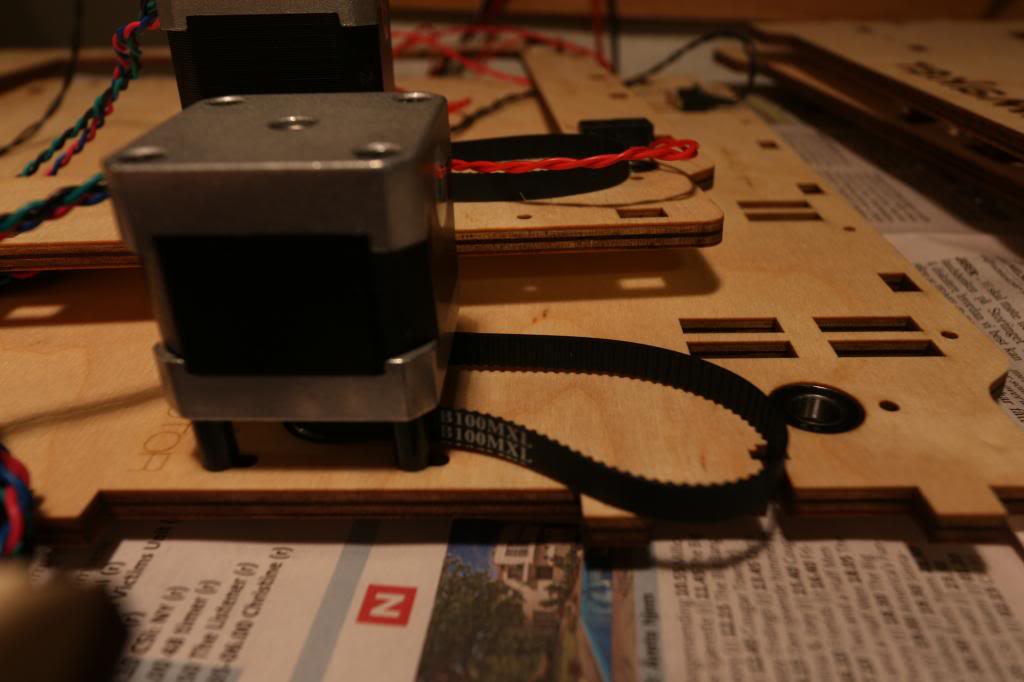

Belte tredd på. Litt krongling å få til å montere motor, spacer og belte samtidig (skulle hatt 4 armer), men gikk greit!

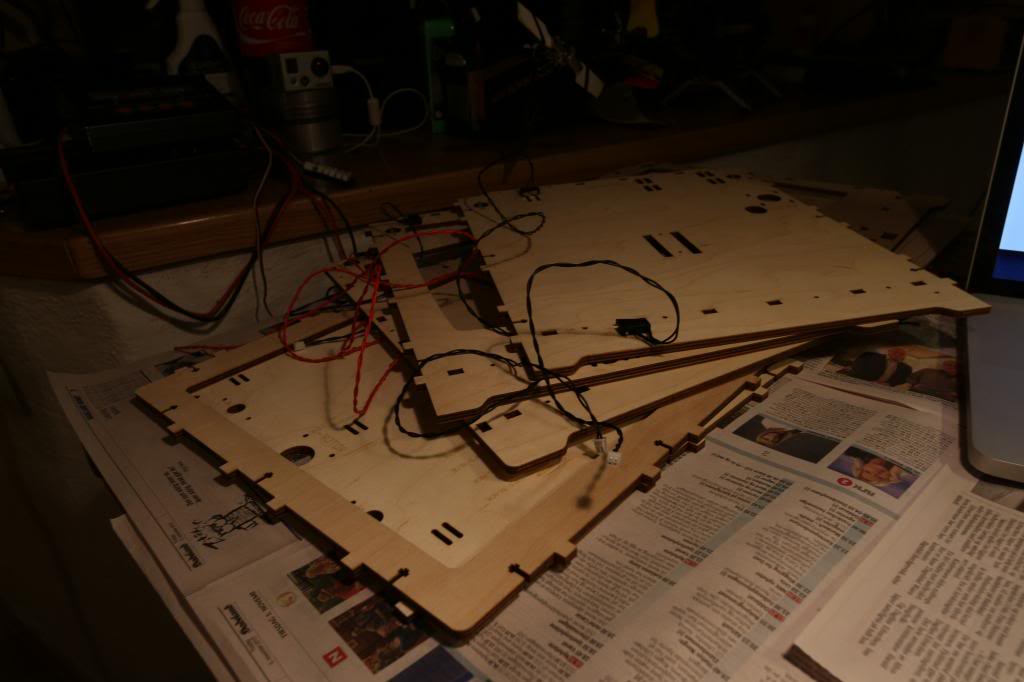

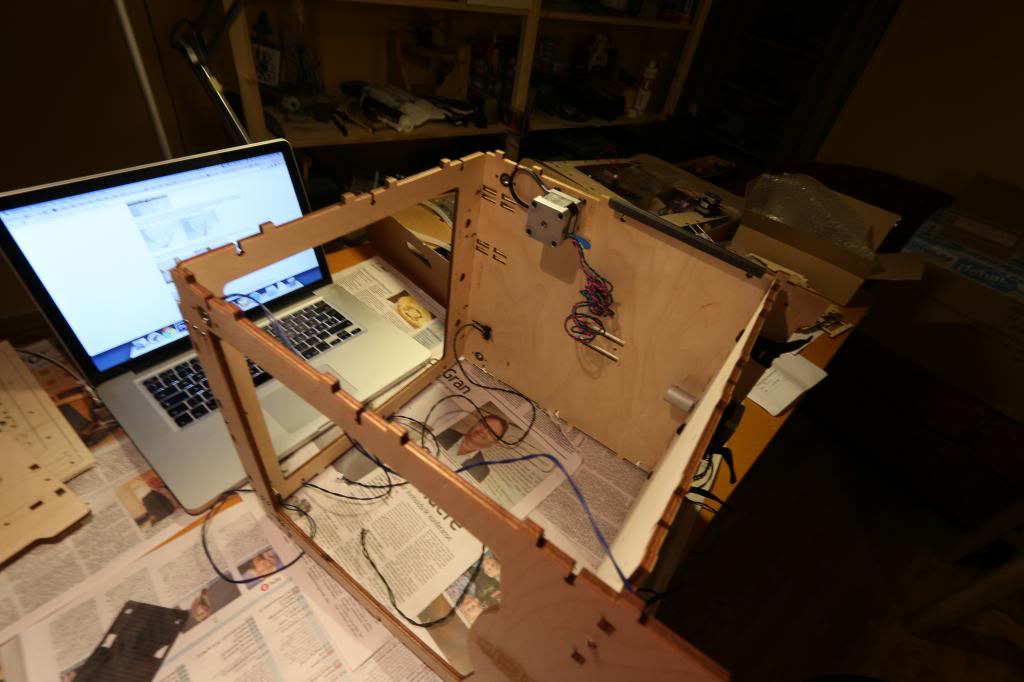

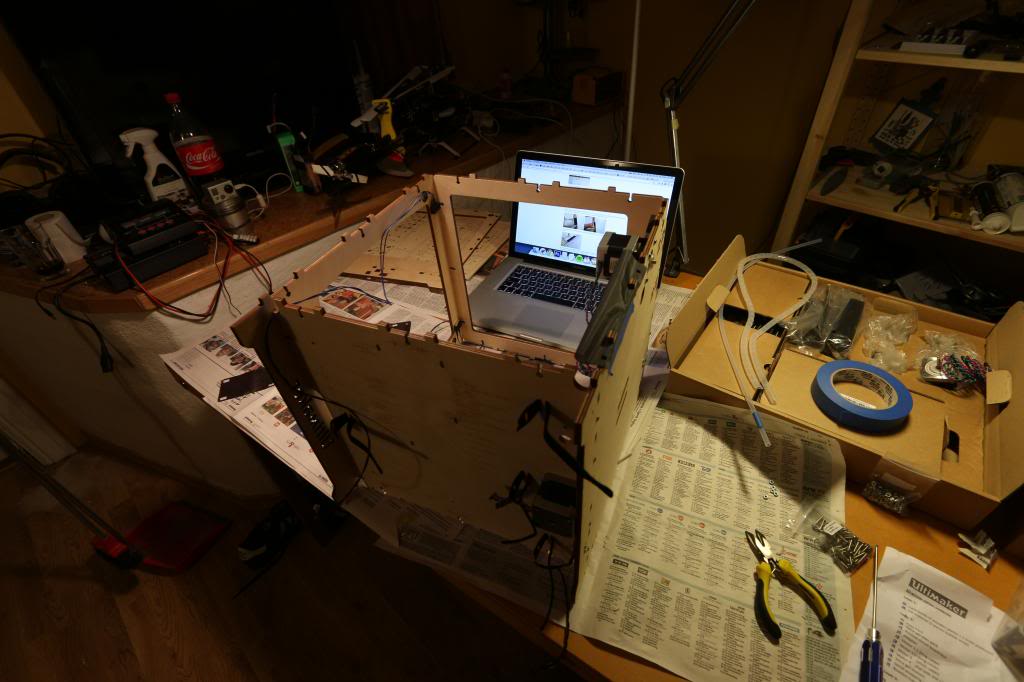

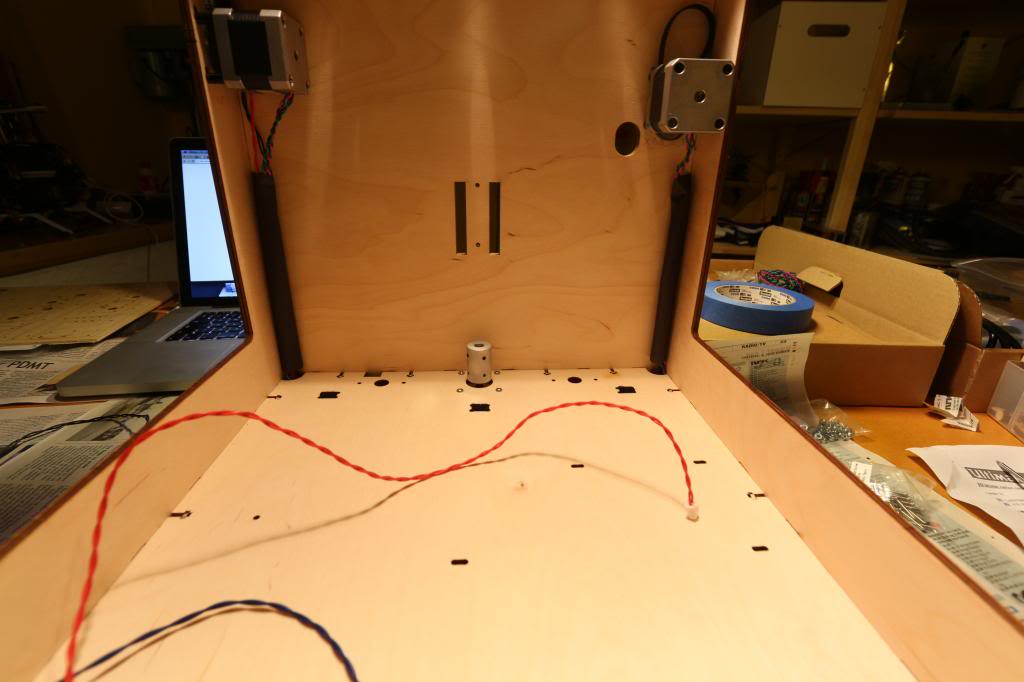

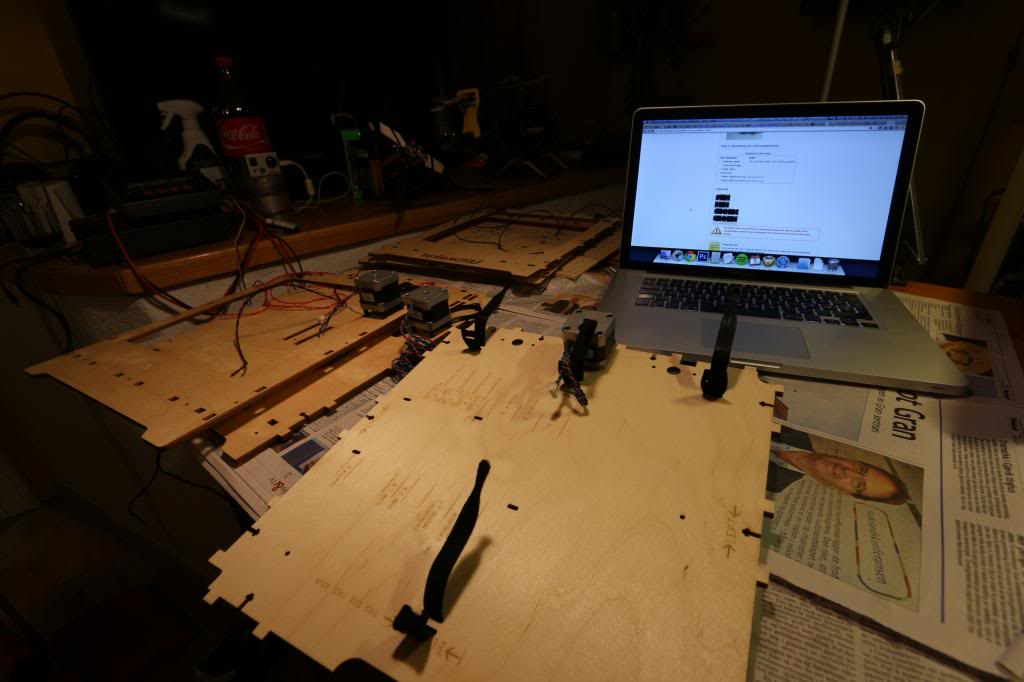

Monterer alle vegger. Den sorte "lefsa" nederst til høyre på maskinen er faktisk en kabelkanal. Genialt!

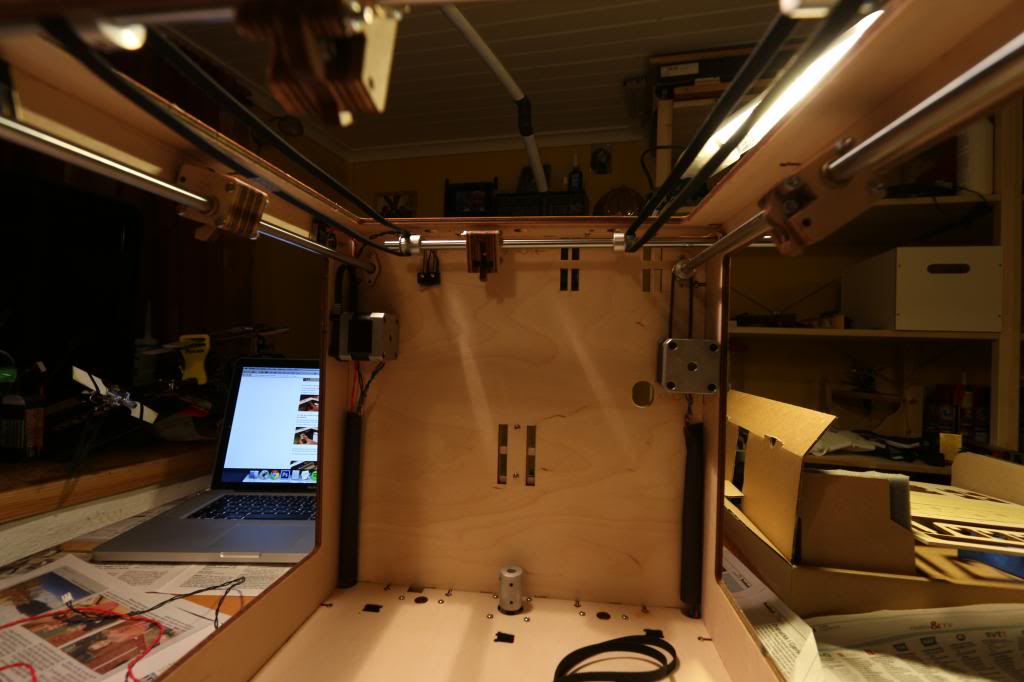

Mye tenking her. Greit at alle sidene er på rett plass før jeg begynner å skru!

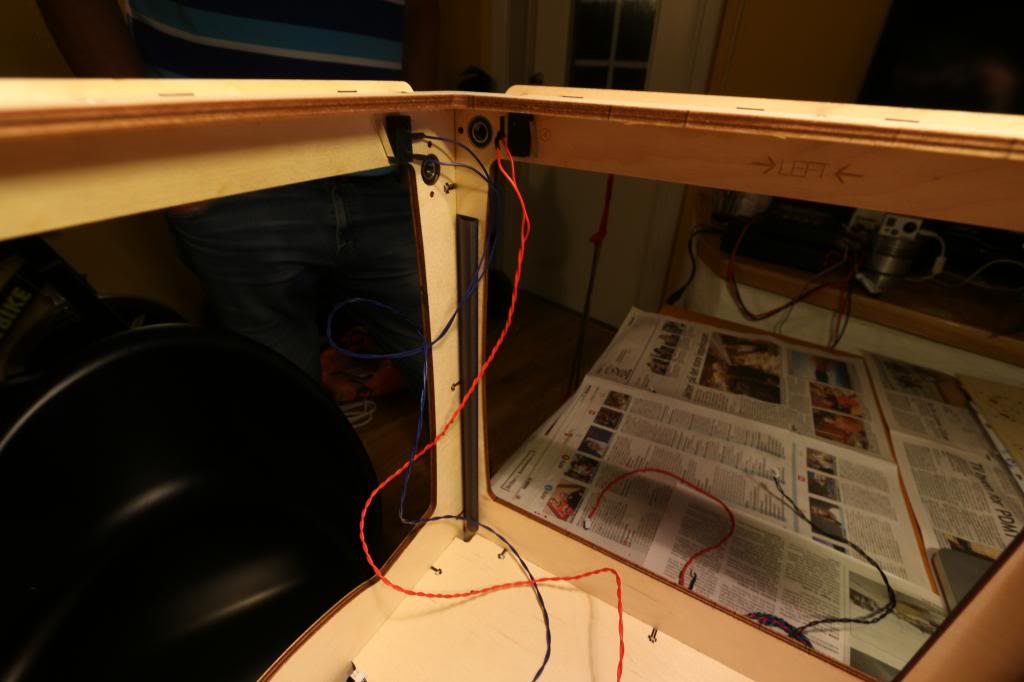

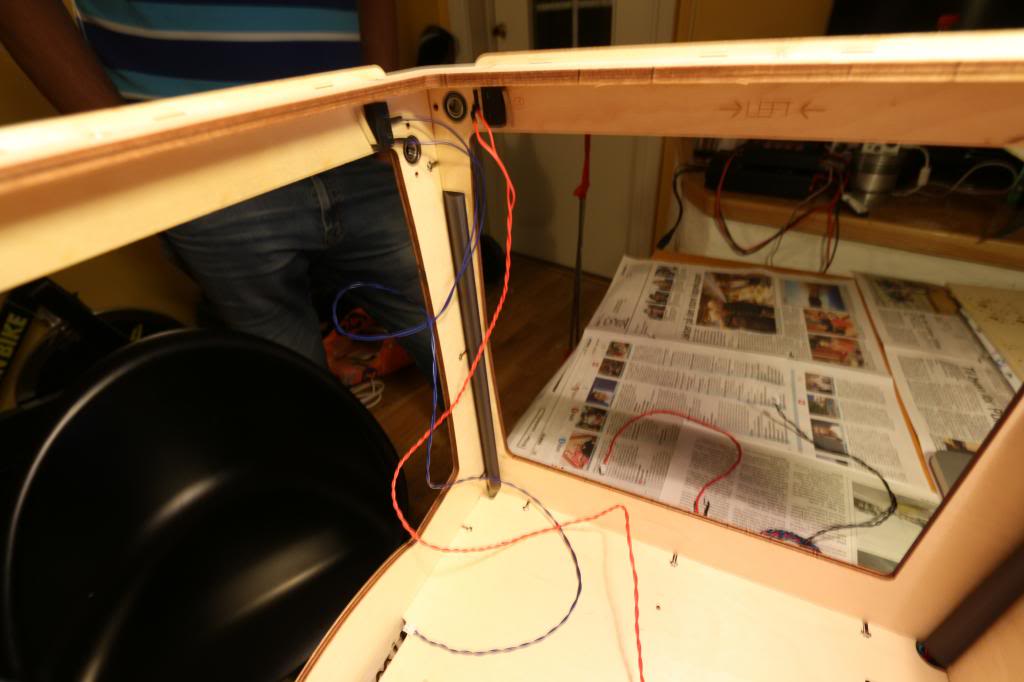

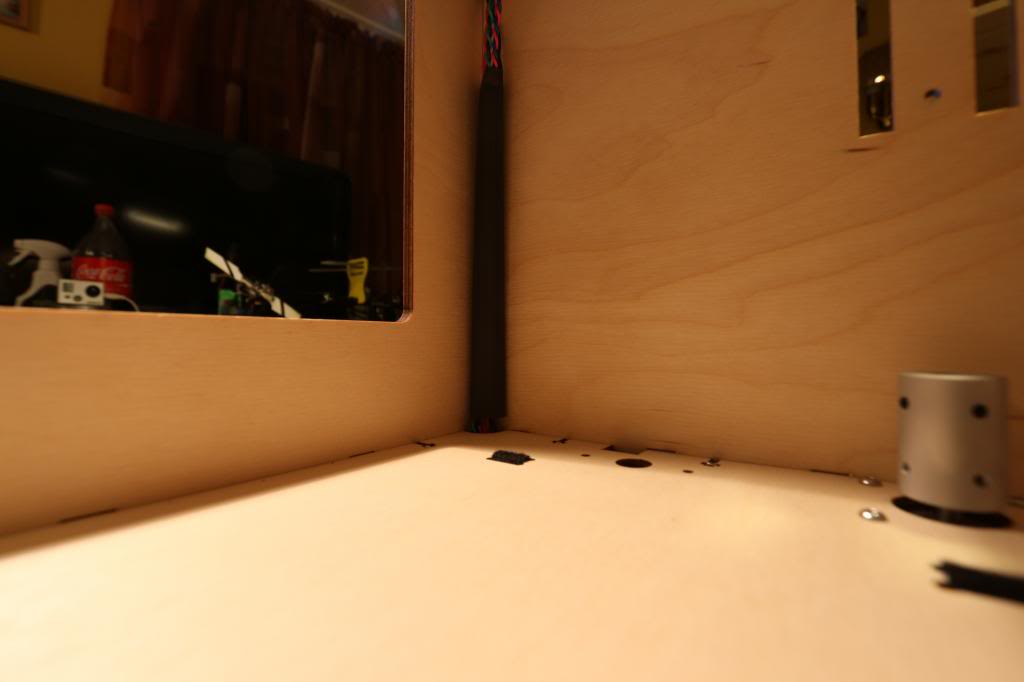

Og slik fungerer kabelkanalene.



Bare å kable her!

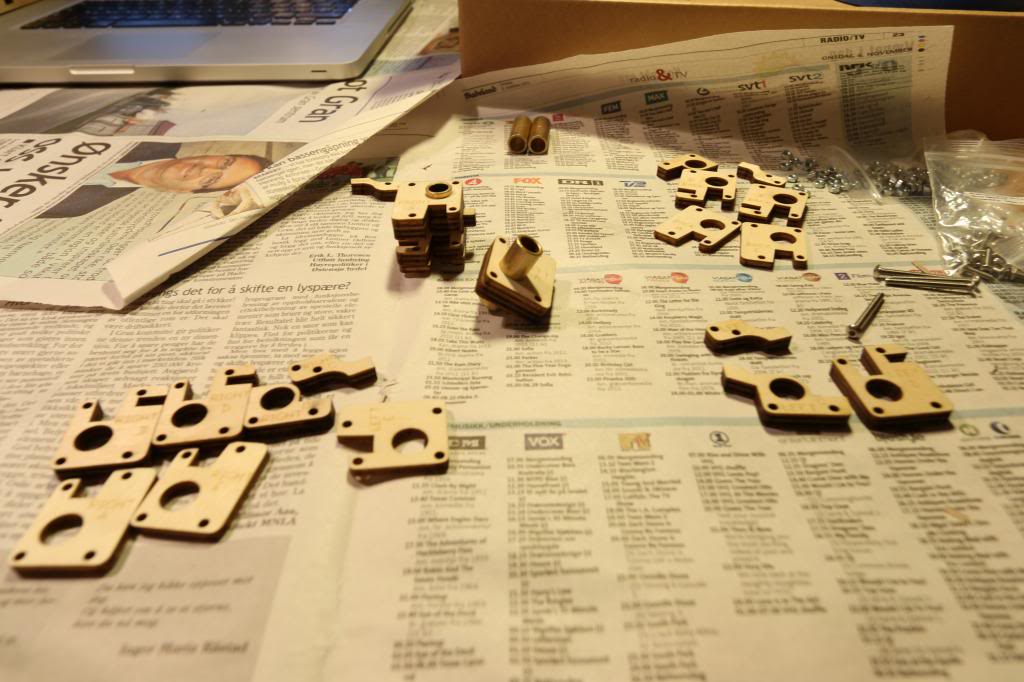

Så var det å montere sammen haugevis av smådeler. En messingforing skulle tres inn i disse hullene, slik at man ender opp med en "kloss" som ligger ca midt på bildet. Det var ikke bare-bare. Måtte bankes på plass med hammer! Litt sketchy enkelte steder, redd for å spjæle hele dritten, men gikk heldigvis fint.



Så var det å montere 4 stk akslinger med tilhørende belter, samt disse "klossene". Et meget intrikat design!

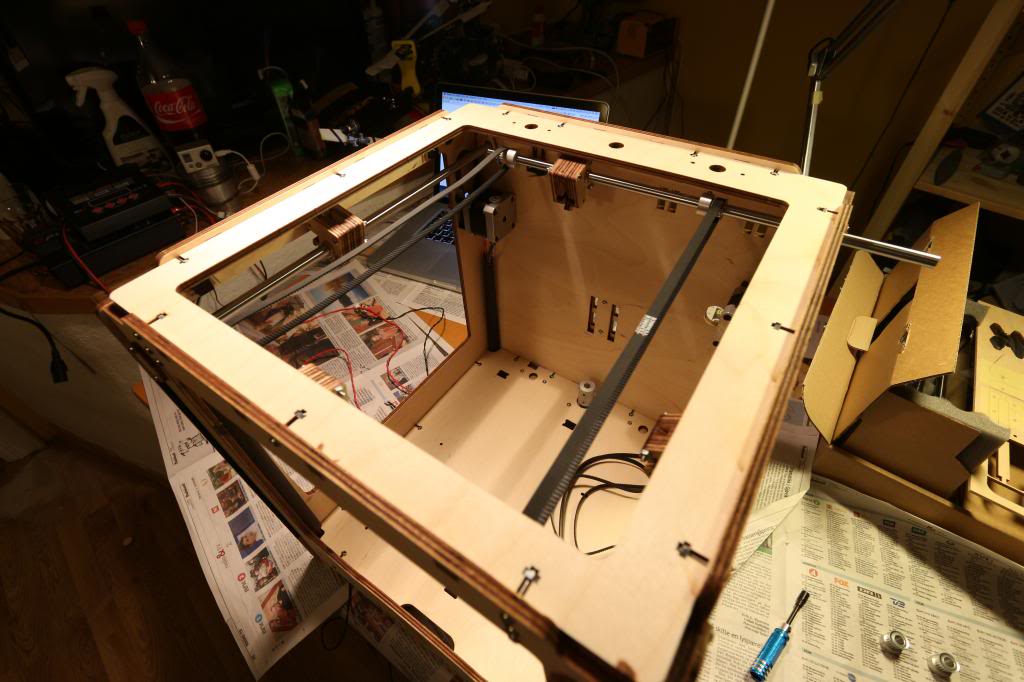

Her begynner ting å falle på plass.



Belter overalt. På dette tidspunkt visste jeg sannelig ikke åssen dette skulle fungere.



Men det må da fungere på noe vis, så jeg trådde på og bygde videre.

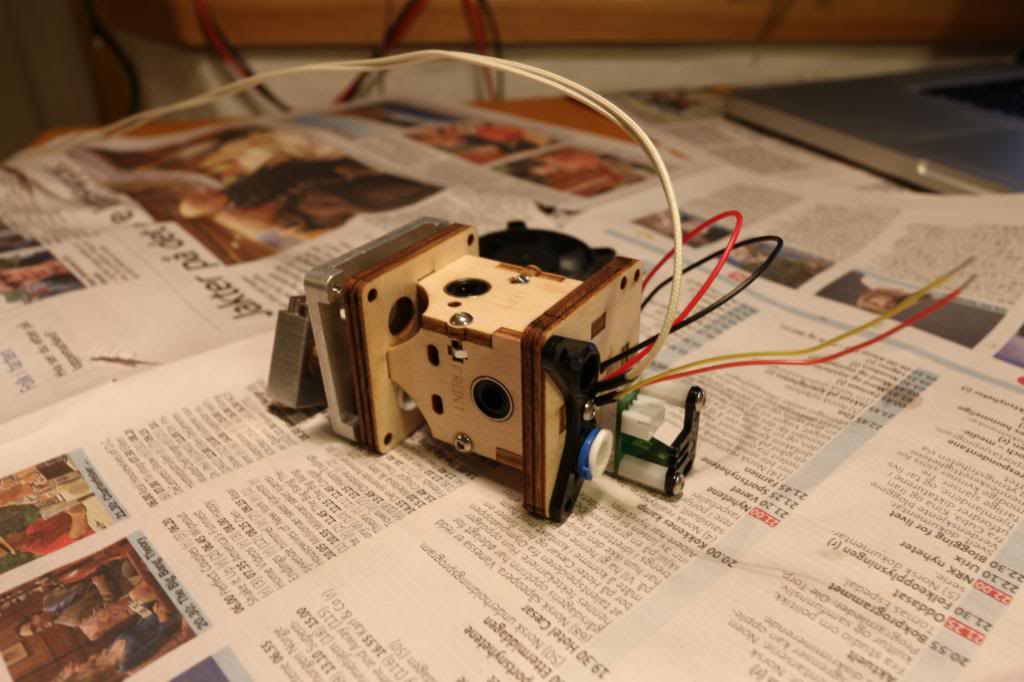

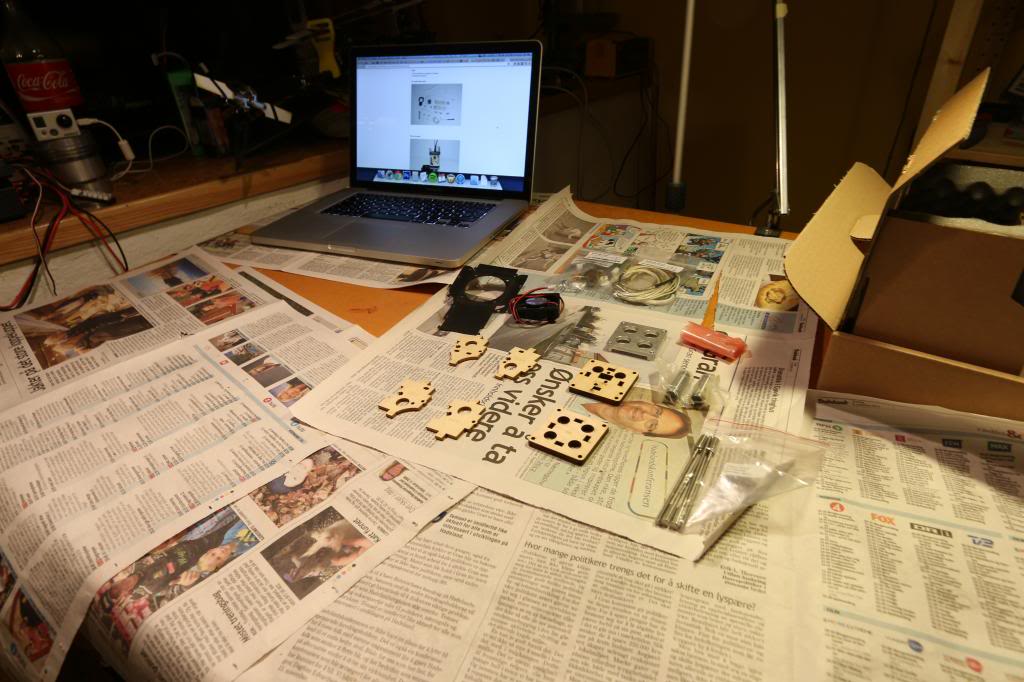

Så var det printerhodet. En meget spennende del å sette sammen, mange smådeler her.











Var visst ikke så mange bilder av dette, må ha vært meget konsentrert under prosessen slik at jeg glemte å ta bilder. Slik skal det isåfall se ut sånn circa!

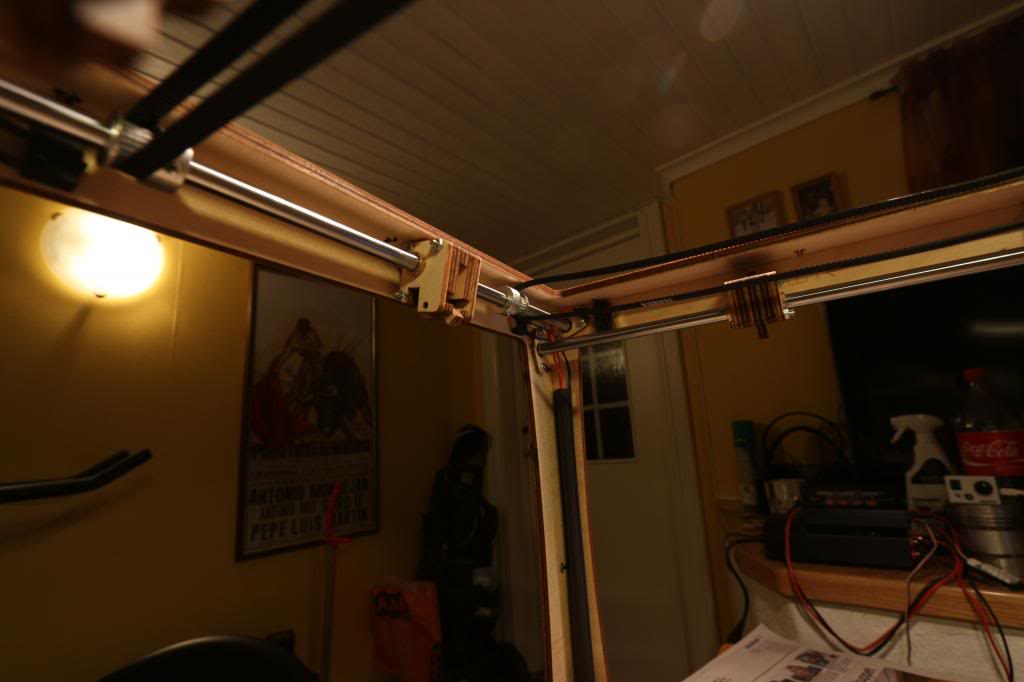

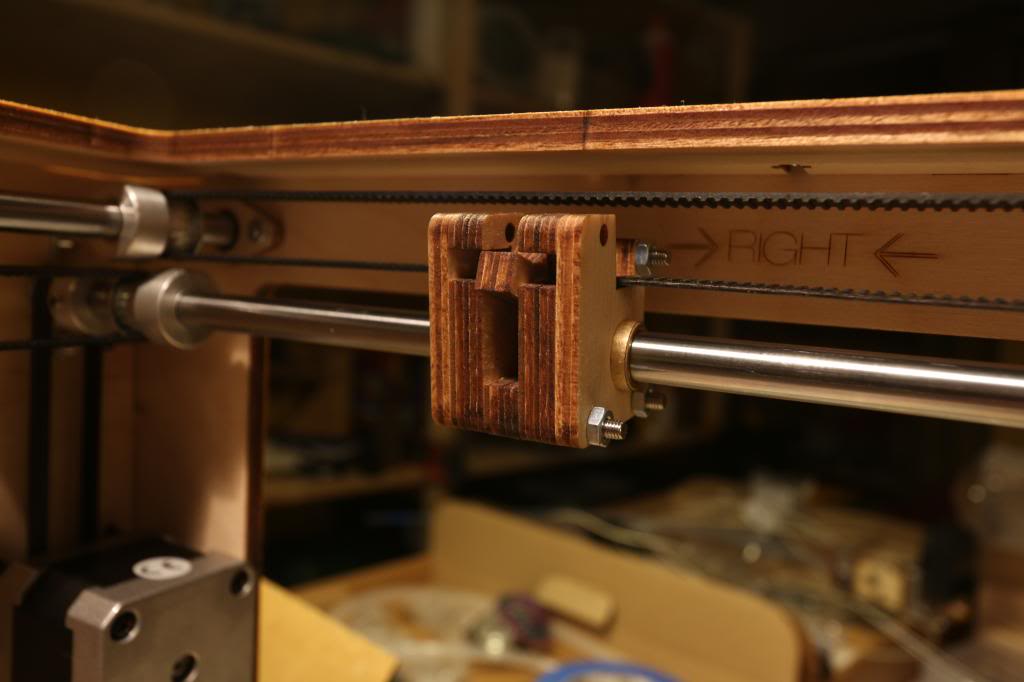

Så fant jeg litt mer ut hvordan disse klossene skulle henge med. Man skulle feste beltene i de!



Slik ja! Jaggu, det var en finurlig løsning du. Klemme på plass den ene finer-delen, og vips så satt den gitt.

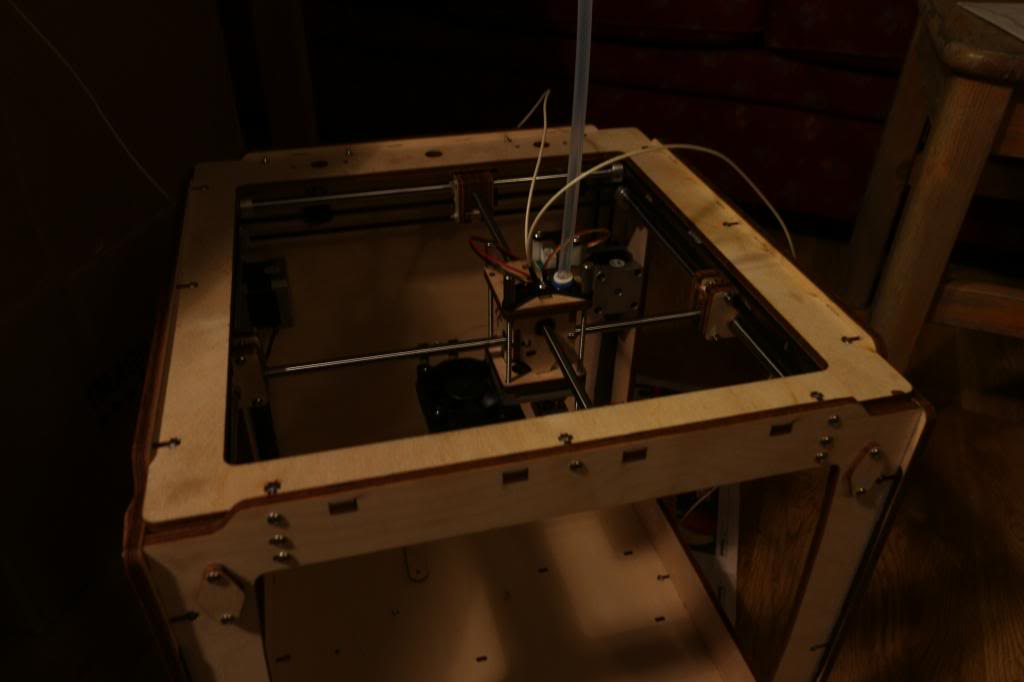

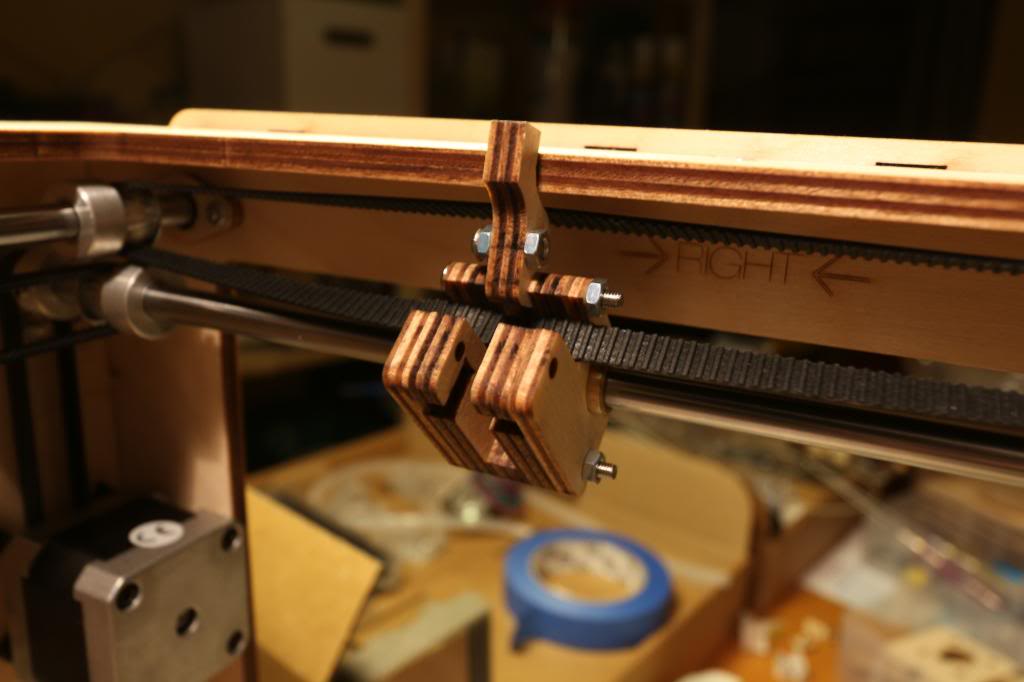

Og der var printerhodet montert på sine egne akslinger ja. Her går det unna!

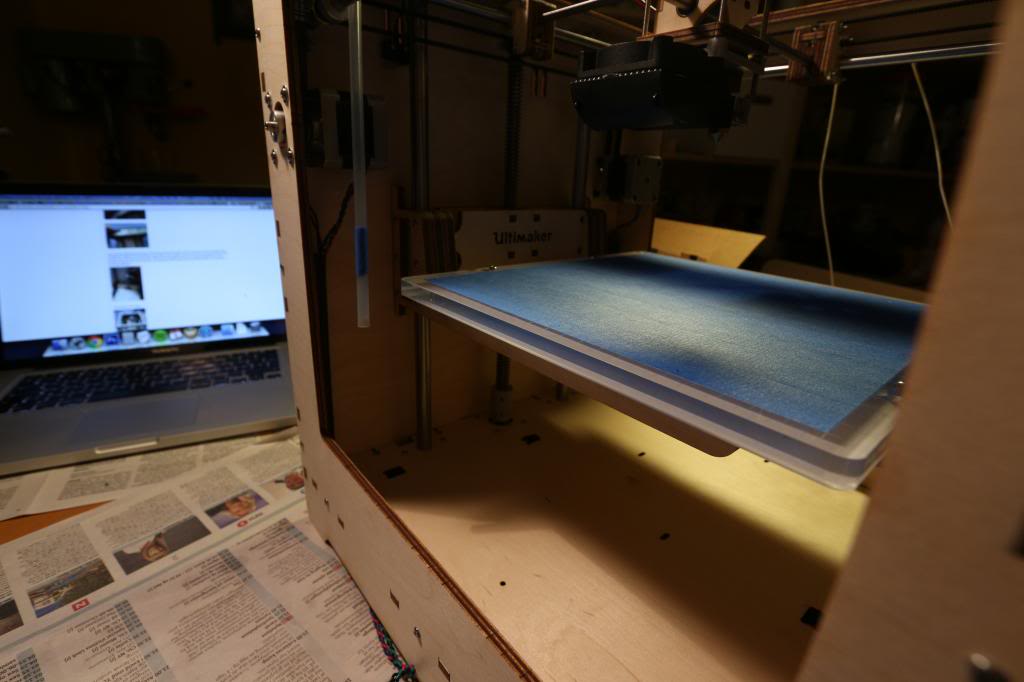

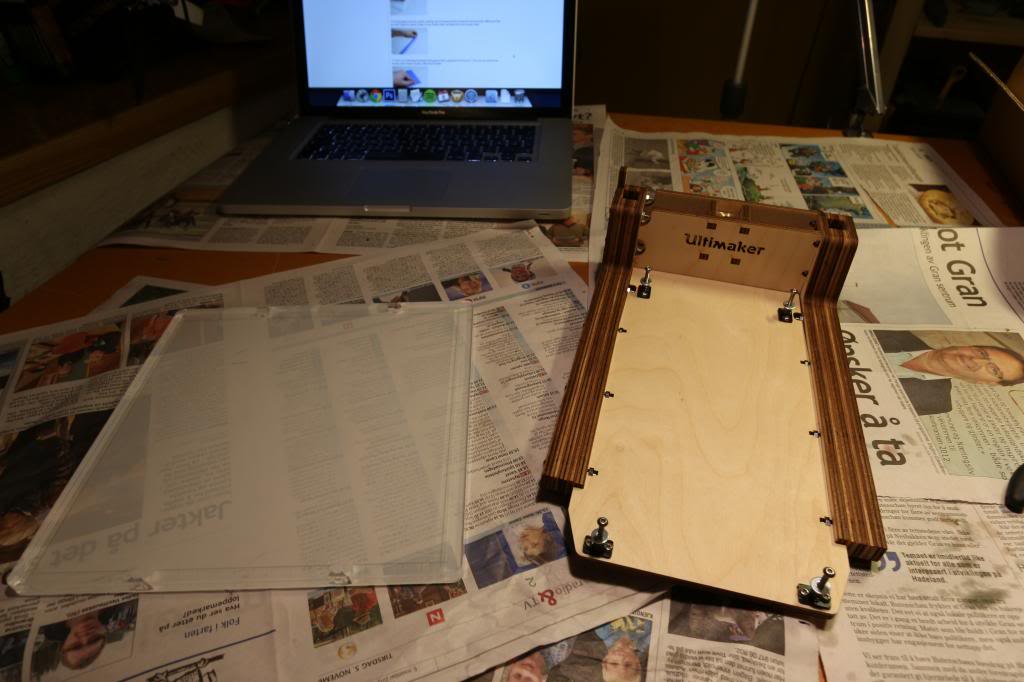

"Beden" eller senga på norsk. Dette er selve stedet hvor printene havner.

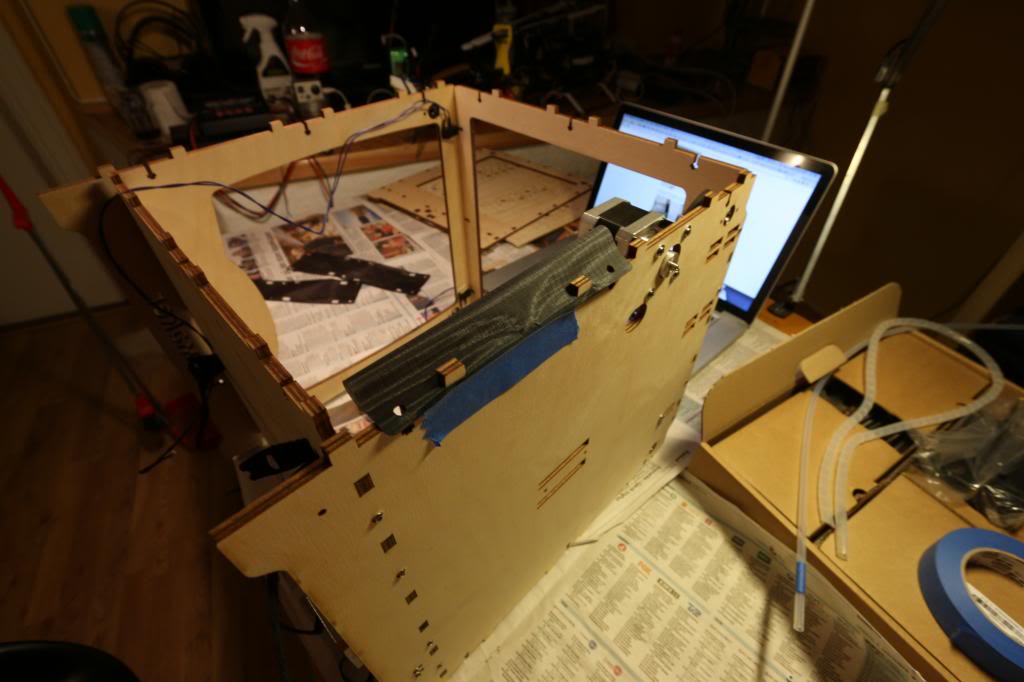

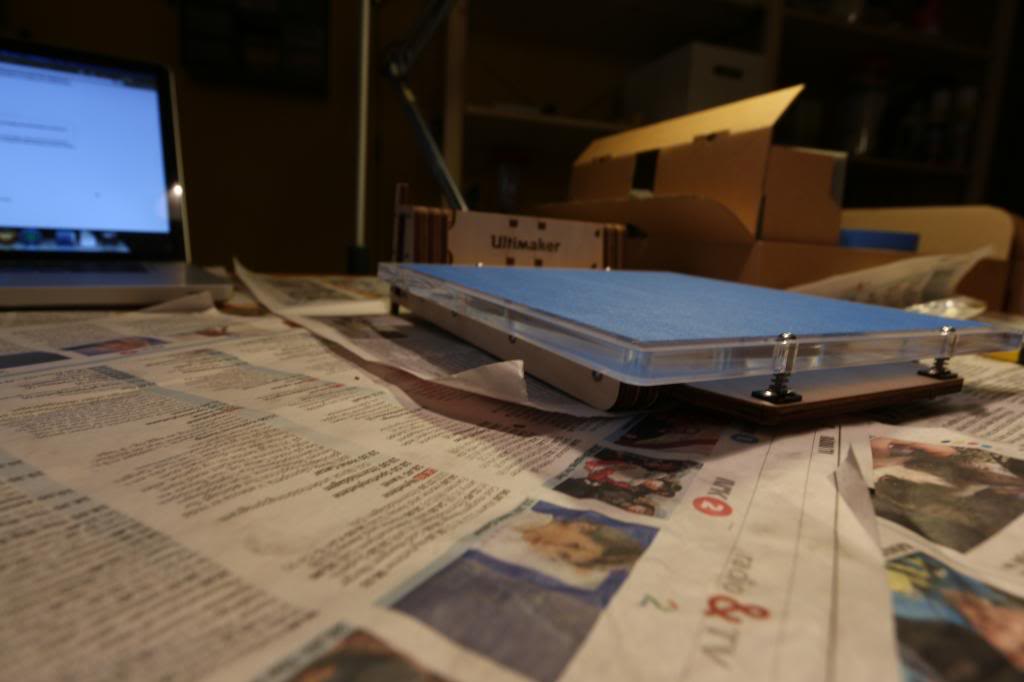

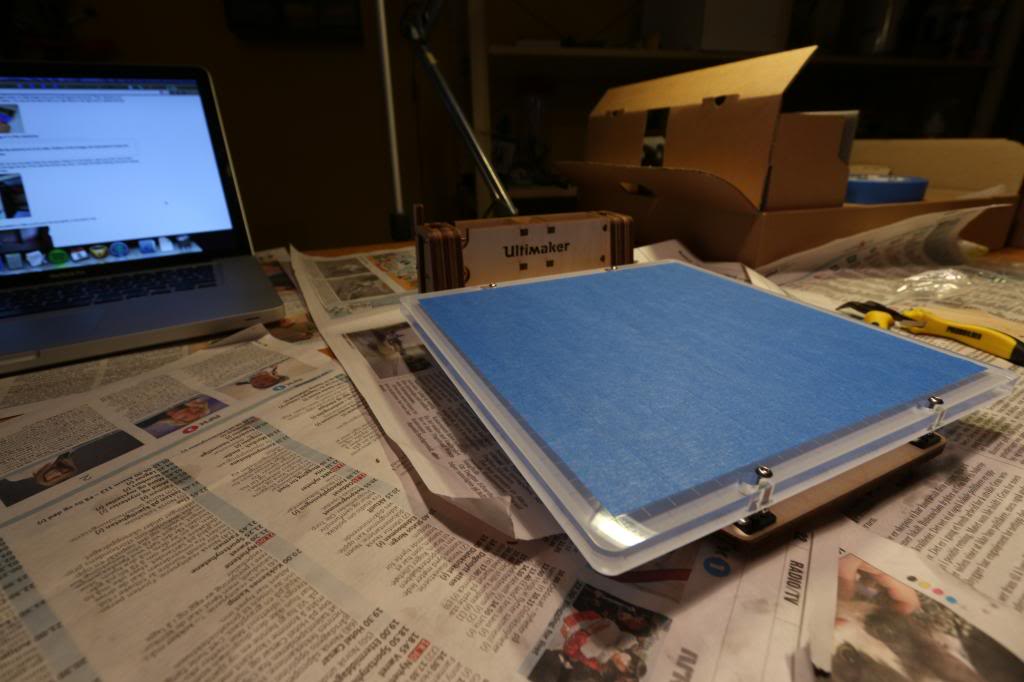

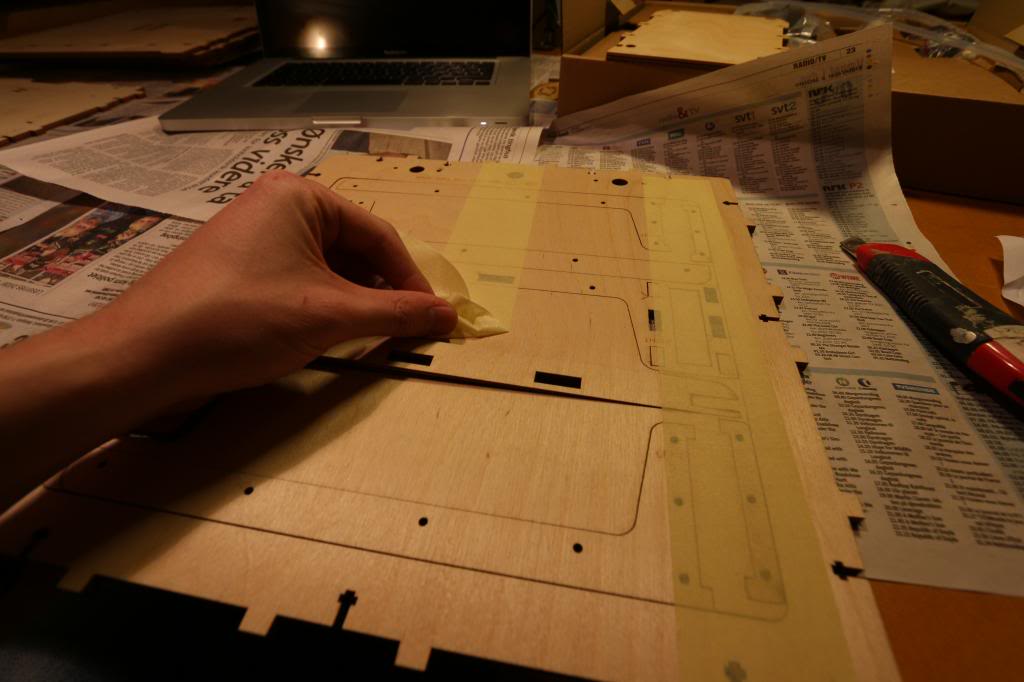

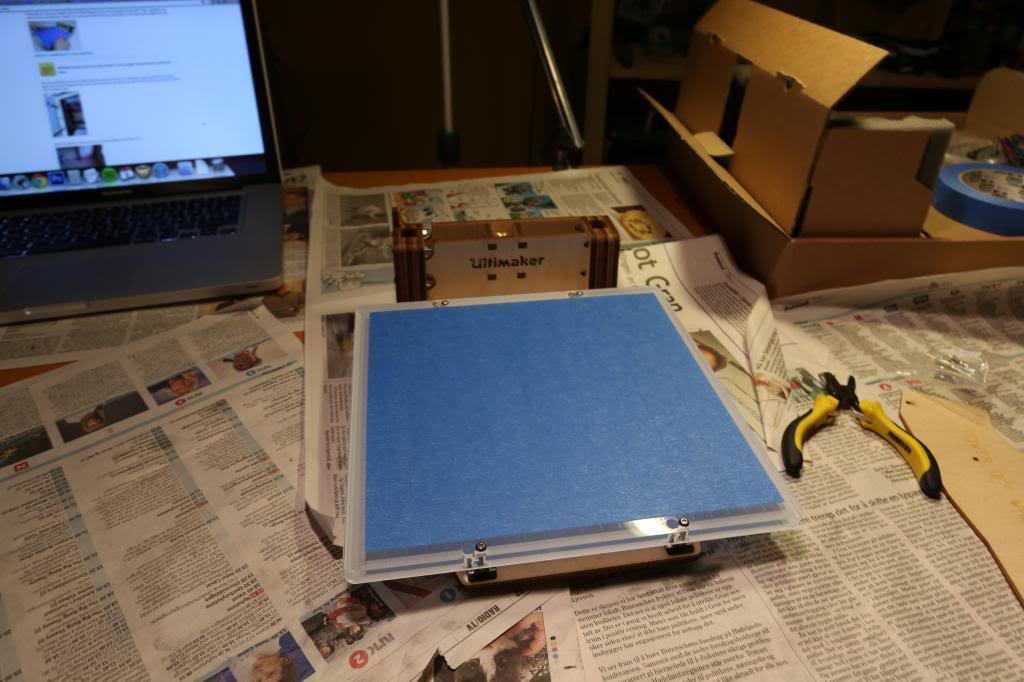

Denne skal dekkes med maskeringsteip. Ja faktisk, dette er slik fabrikken vil ha det! Det følger til og med 1stk blå maskeringsteip med!

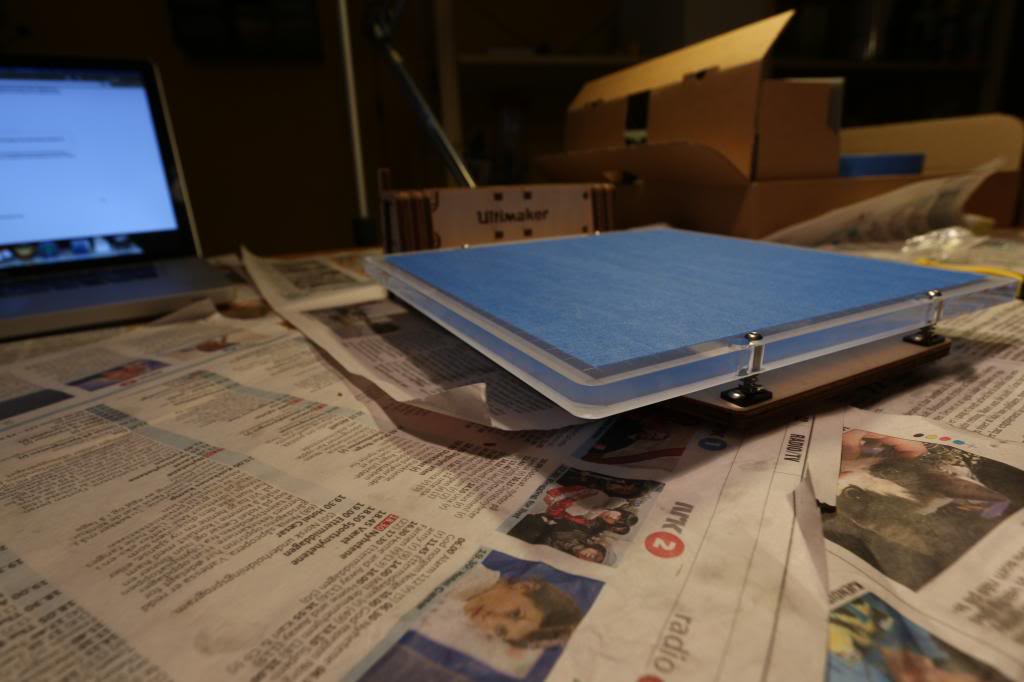

Men ble jo lekkert dette da, når jeg fikk reinskjært litt.

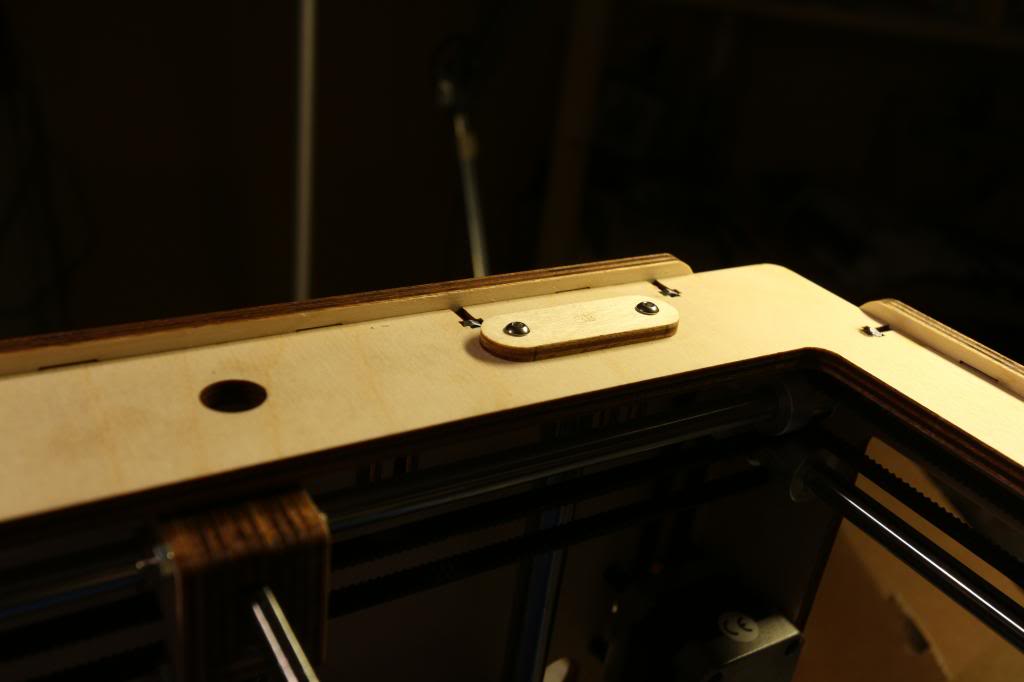

På plass med seg!

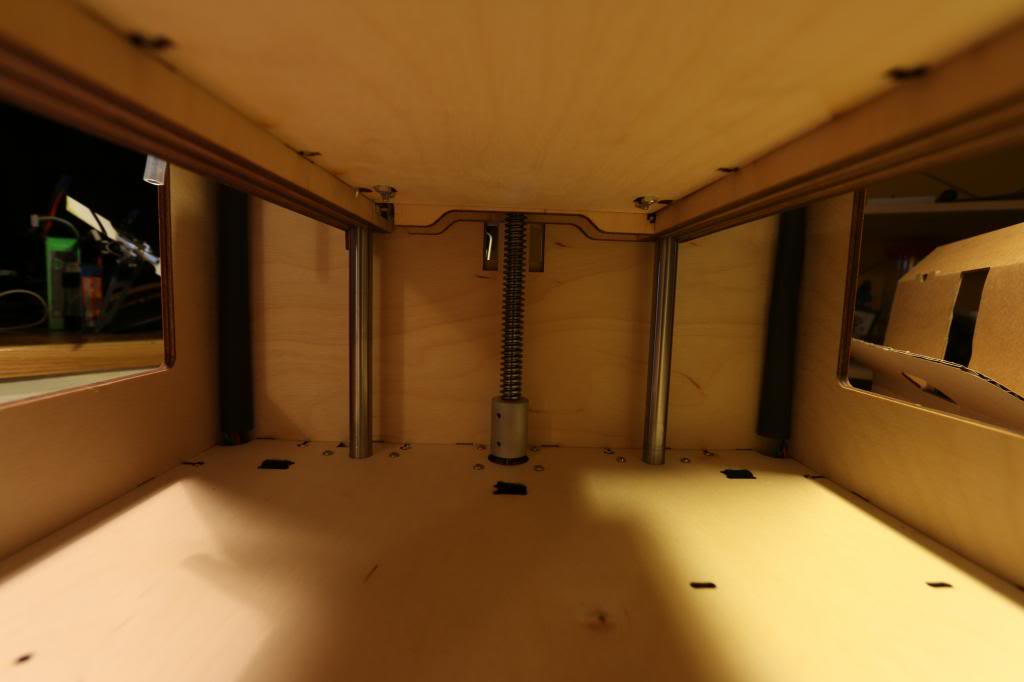

Og en stk gjengestav skulle ende opp i bånn her, rett i en motor. Alt kommer på plass nå mot slutten av bygginga.



Deksler som hindrer at akslingene stikker av.

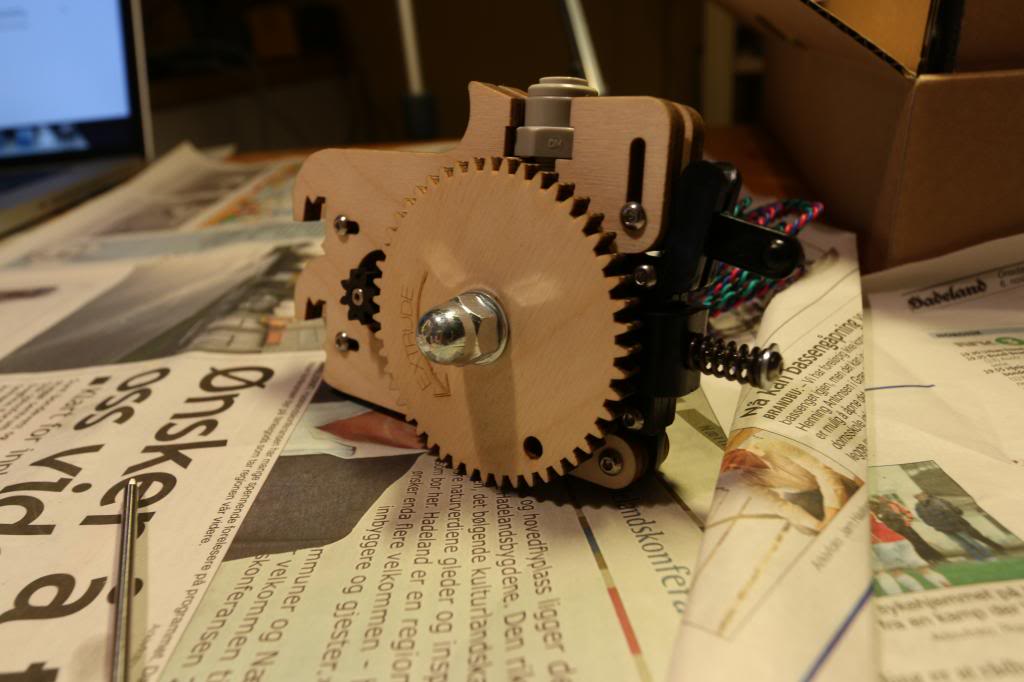

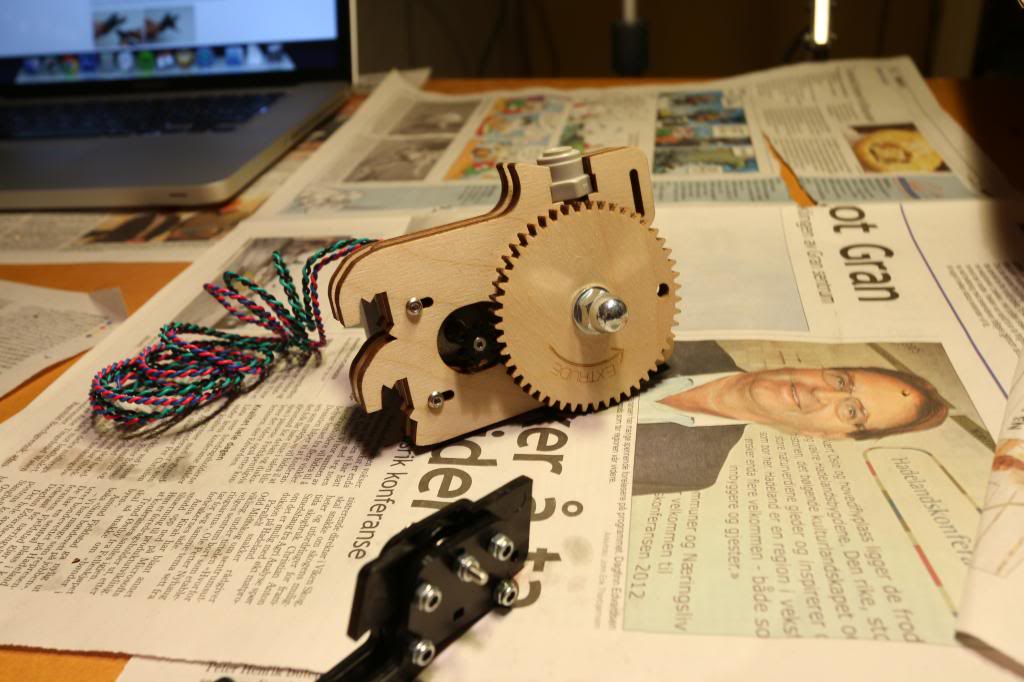

"Extruderen" eller mater'n, som dytter plastikkmateriale inn igjennom ett rør, og inn i printhodet.

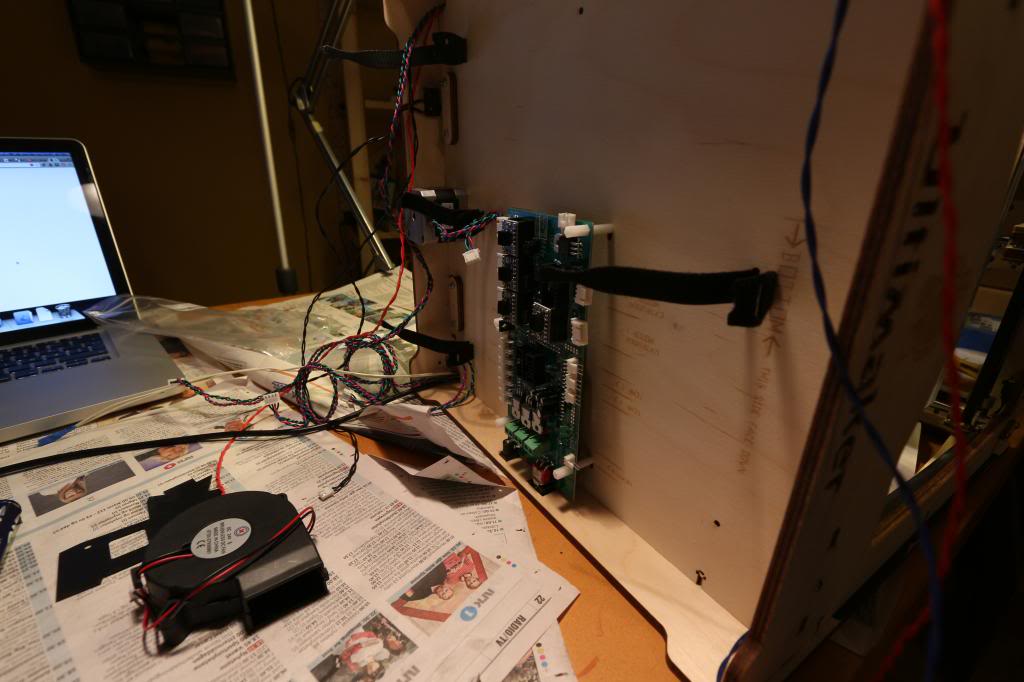

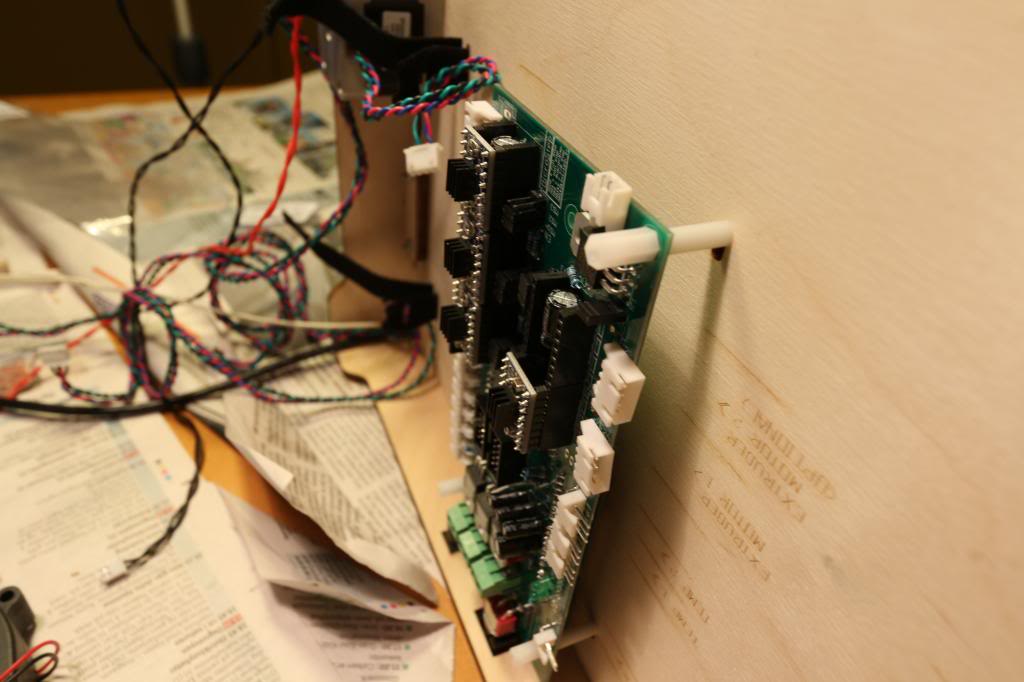

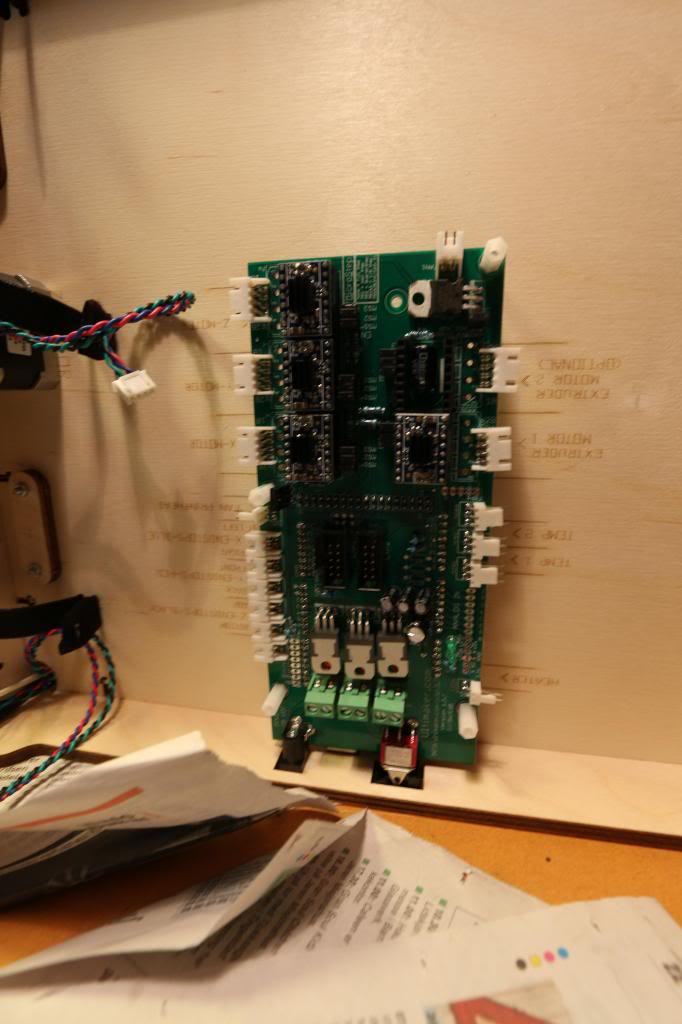

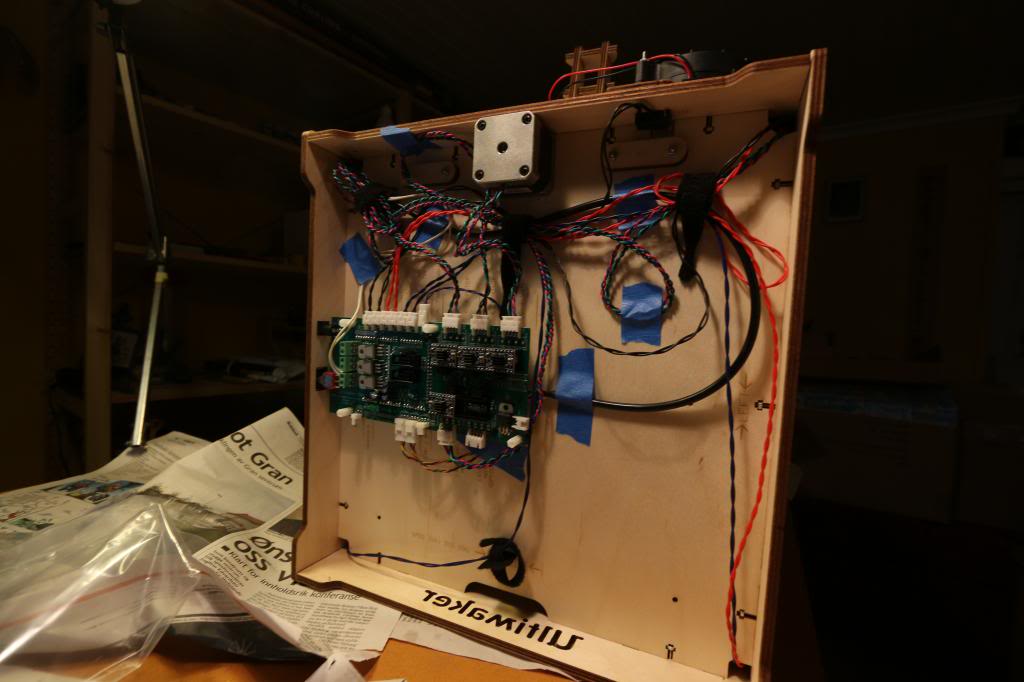

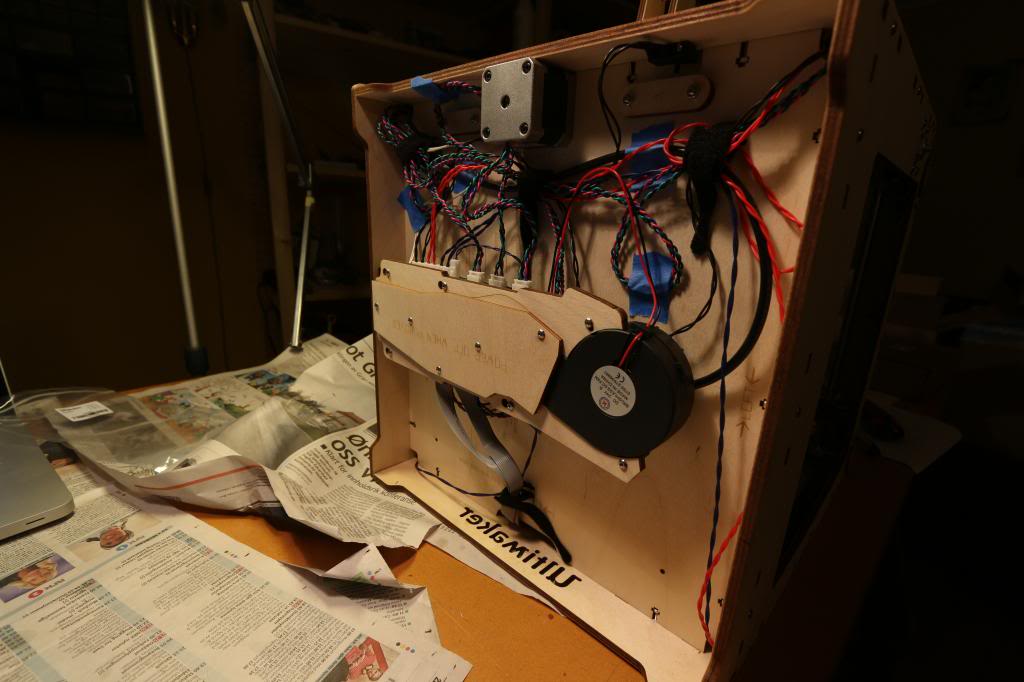

Så var det elektronikken. Det var et sabla rot med kabelsalat nå som alt var montert, så jeg stod i lenge her med å kable ting ganske så pent. Har planer om litt mer seriøse måter å kable på senere, som strømper osv. Kretskortet er en blanding av Arduino og Ultimaker sitt eget. Smarte saker. Mange muligheter for oppgraderinger også. Her har de tenkt 10 steg fremover ja!











Laseren har selvsagt markert tekst på alle platene, deriblant denne, for å vise hva som er hva.

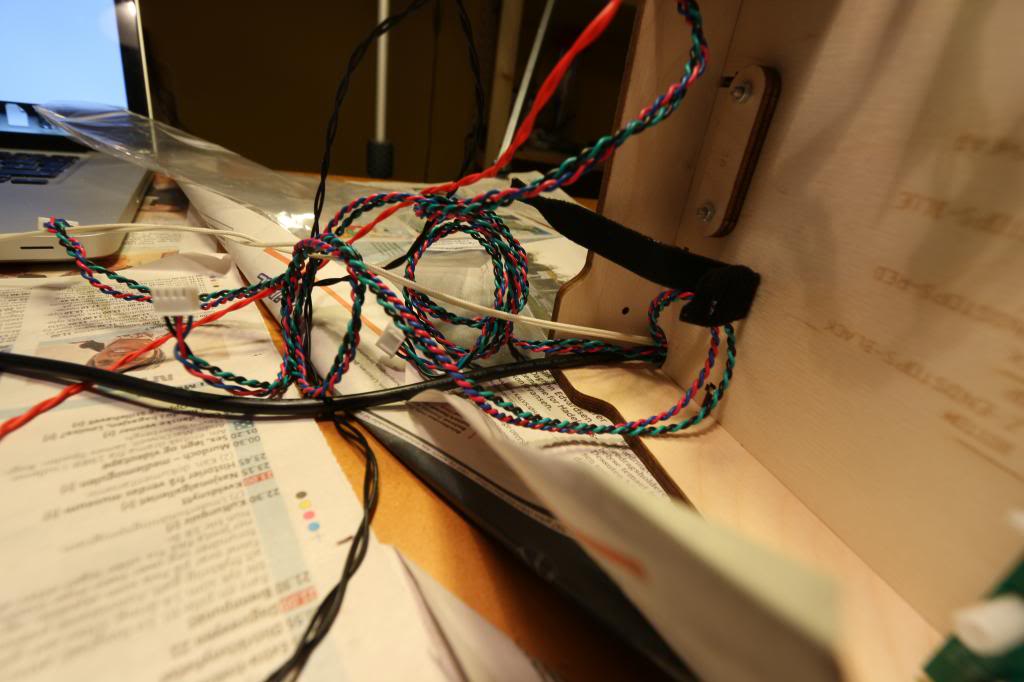

Kabler. Kabler. Kabler.

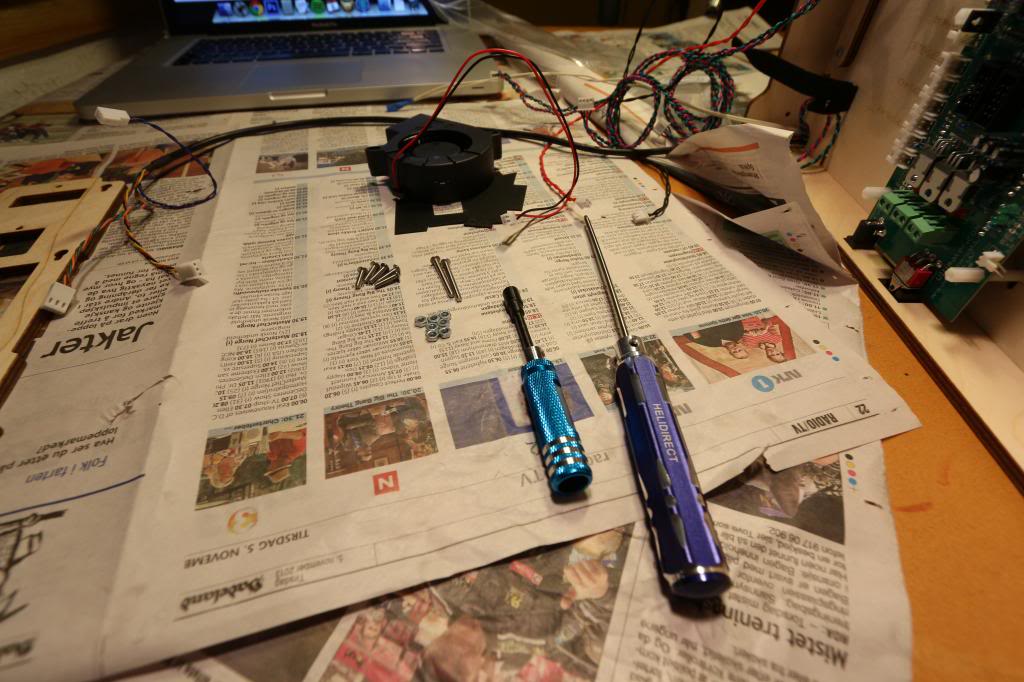

Verktøyet jeg bruker mest. En 3mm umbrakotrekker og 3mm muttertrekker. Skikkelig kvalitet, og deilig å jobbe med.

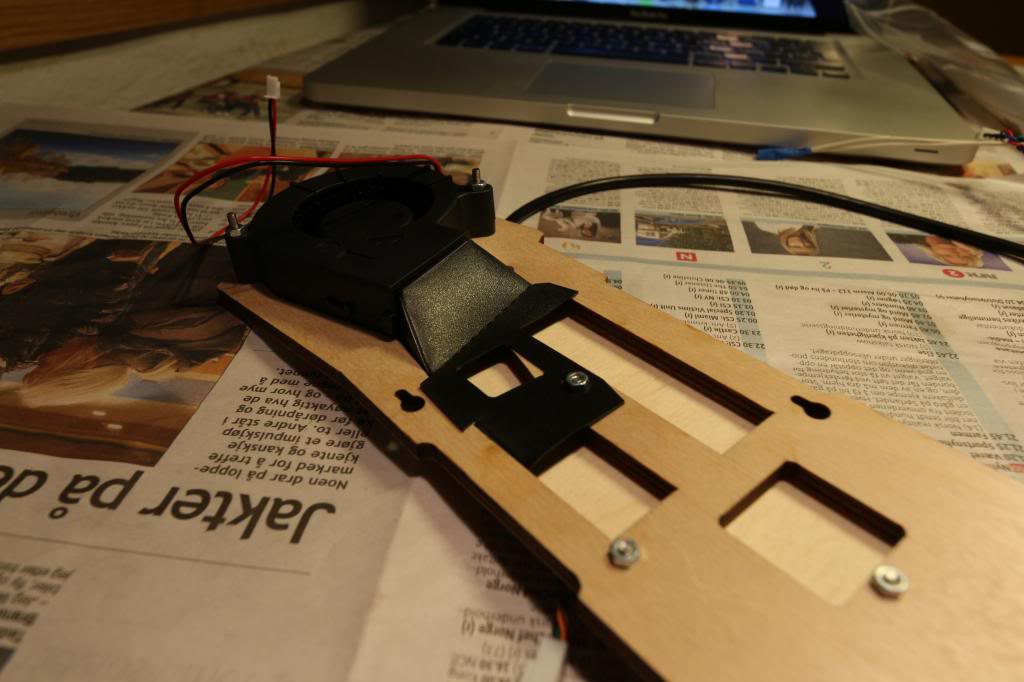

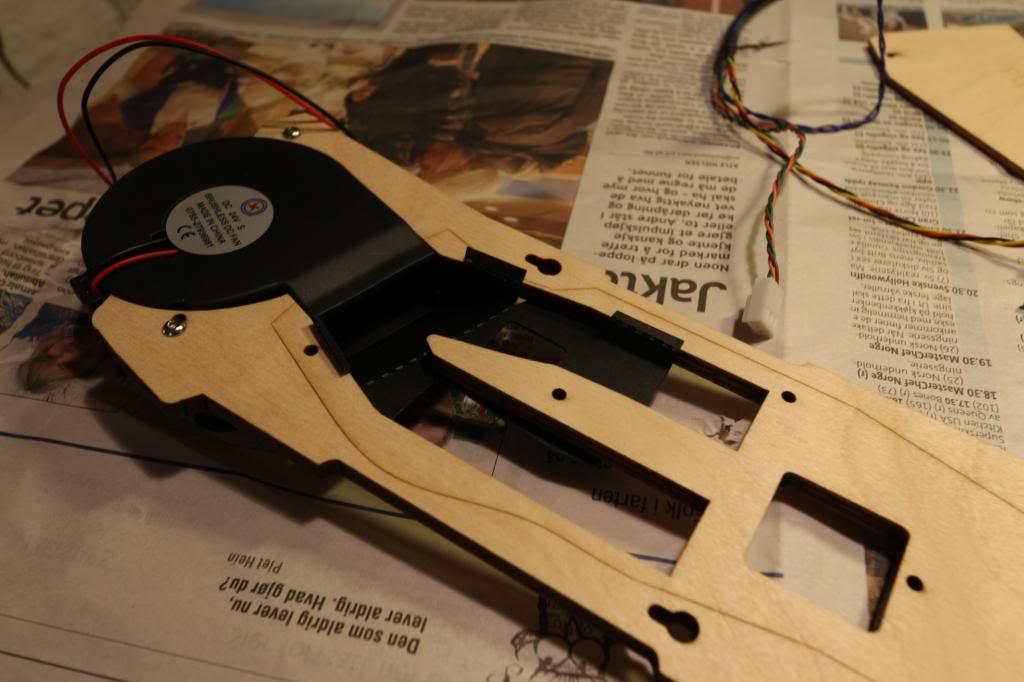

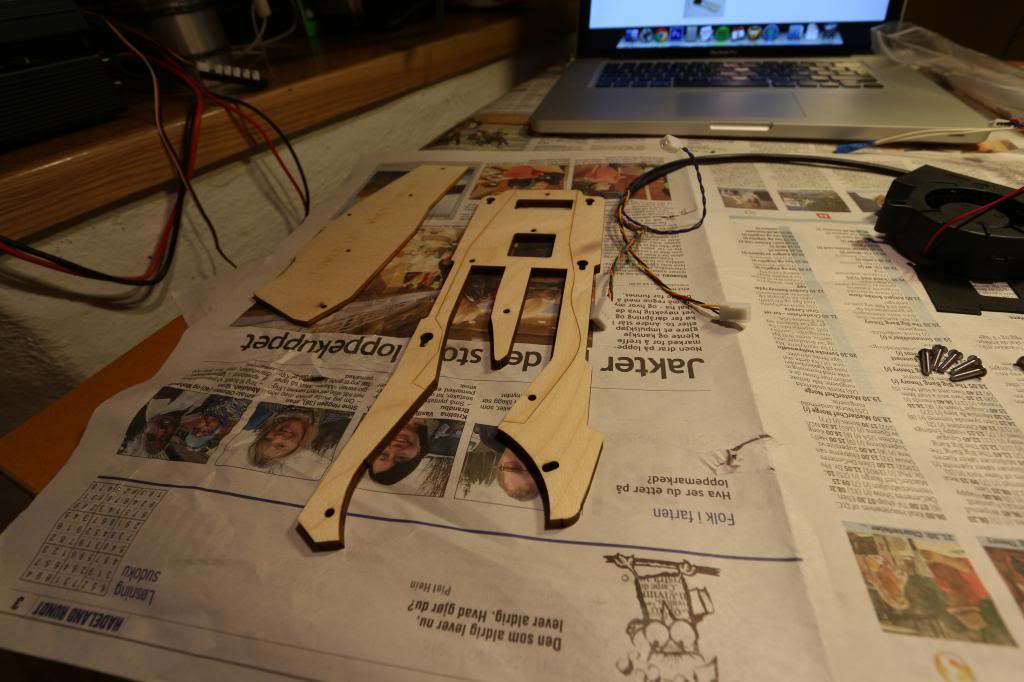

Så var det en vifte som skulle på plass ja. De advarte mot mye origami-bretting her, men jeg kjørte på.



Her var det mye bretting ja. Ble nesten svett, men her passer det sånn ca. Det jeg bretter er en viftekanal.



Nesten på plass her.

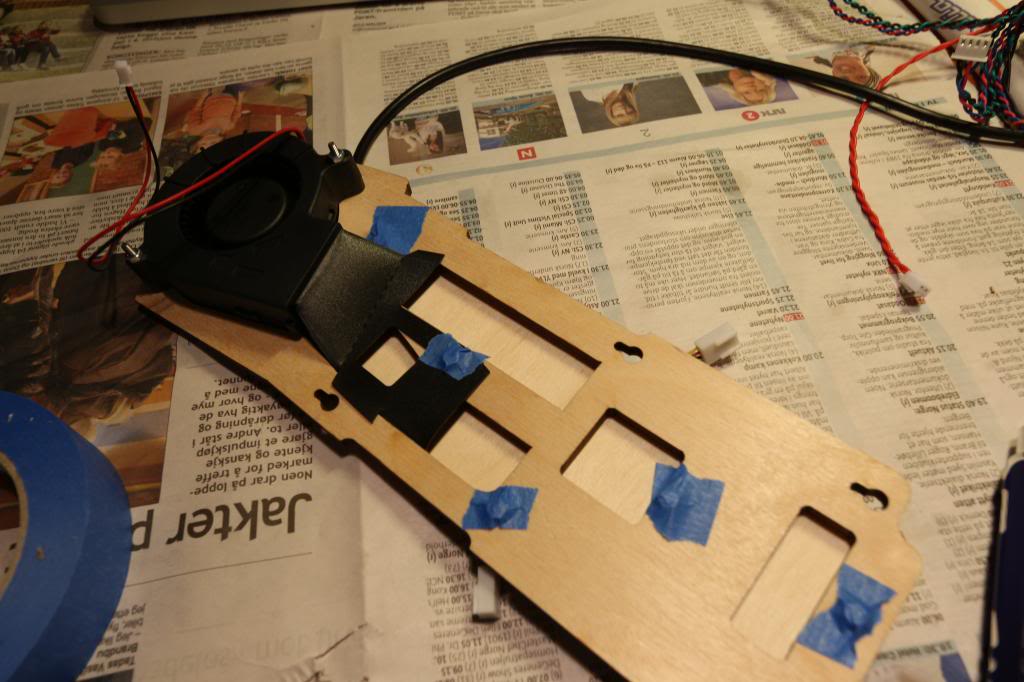

Sånn ja. Alle muttere skulle dekkes til med tape for å unnga kortslutning.

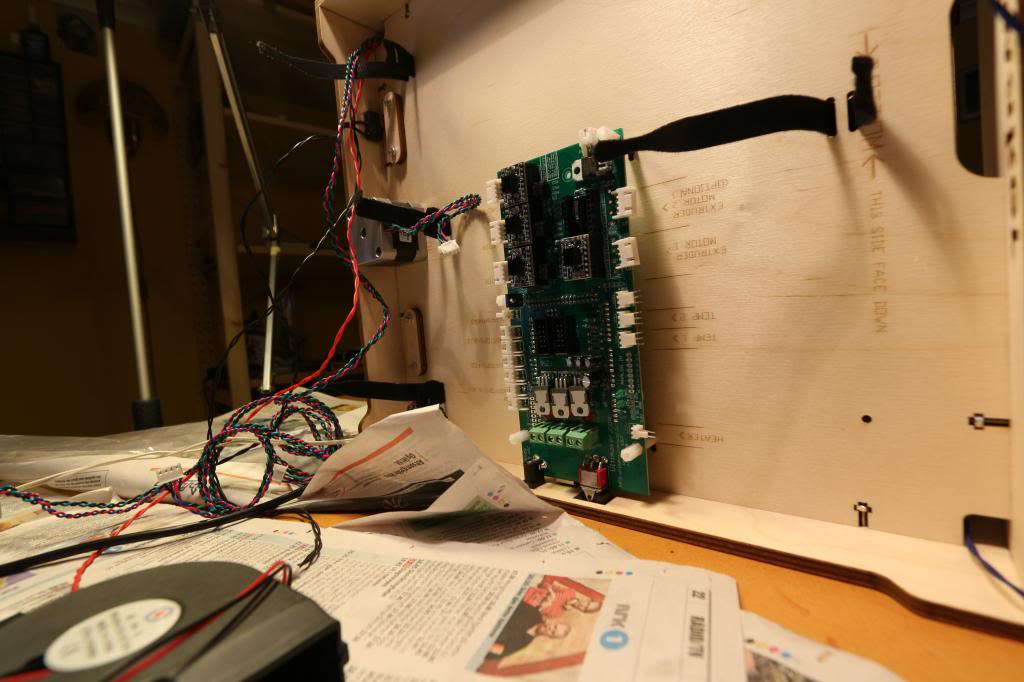

Okay, nesten klart nå! Ser jo helt forferdelig ut egentlig da, men er ganske logisk kablet.

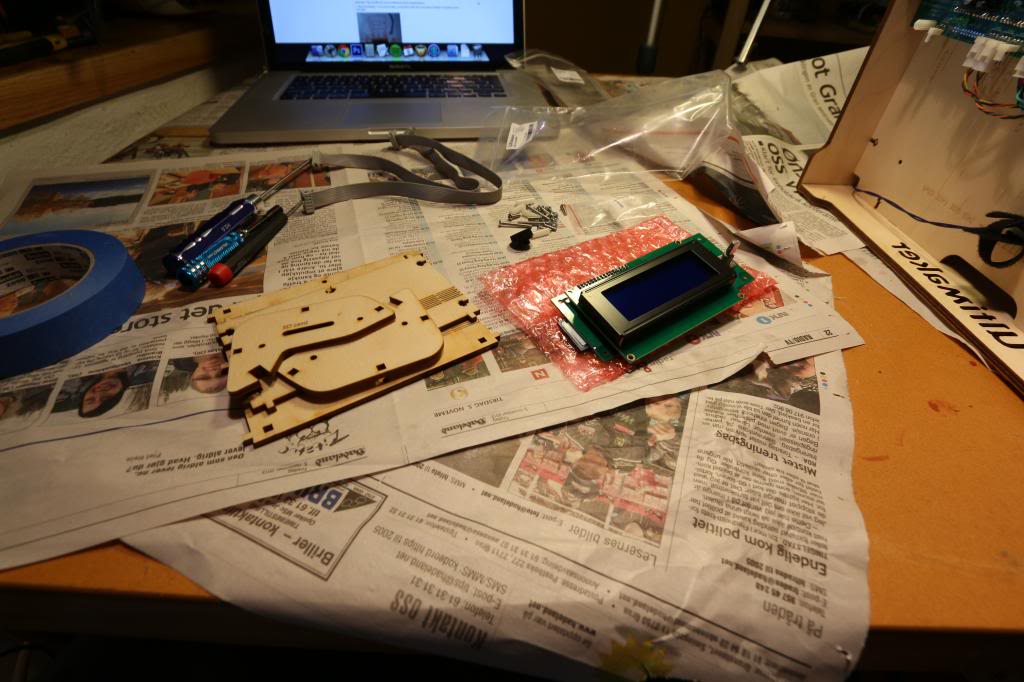

Okay, siste tingen. Displayet.



Glemte visst å ta mer bilder av displayet, så her er vifta montert ferdig. Klar til å snus på beina igjen!

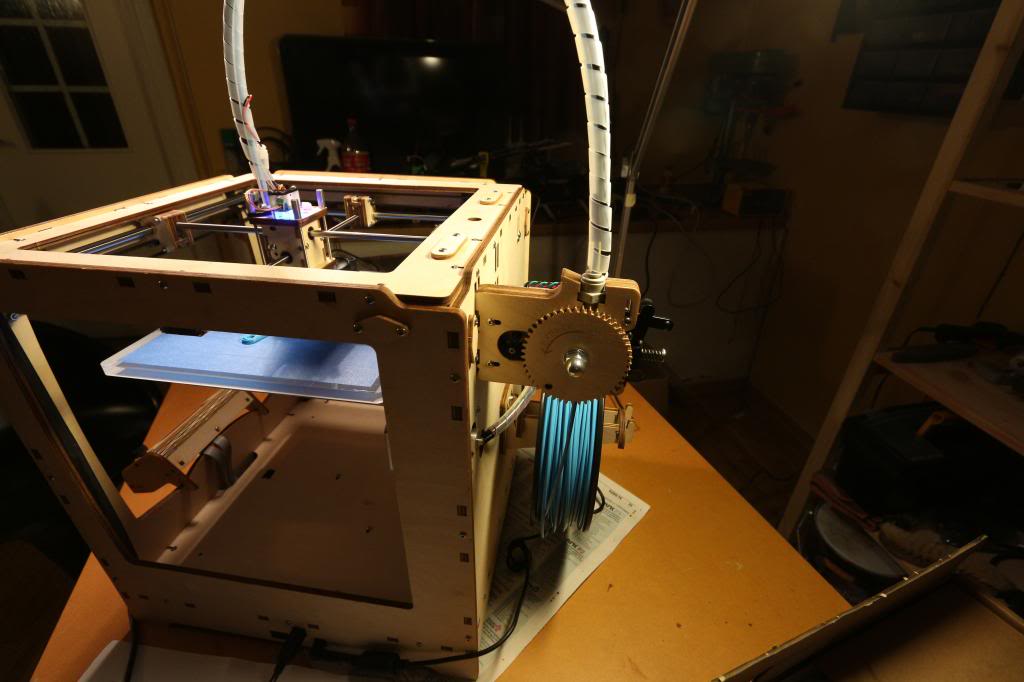

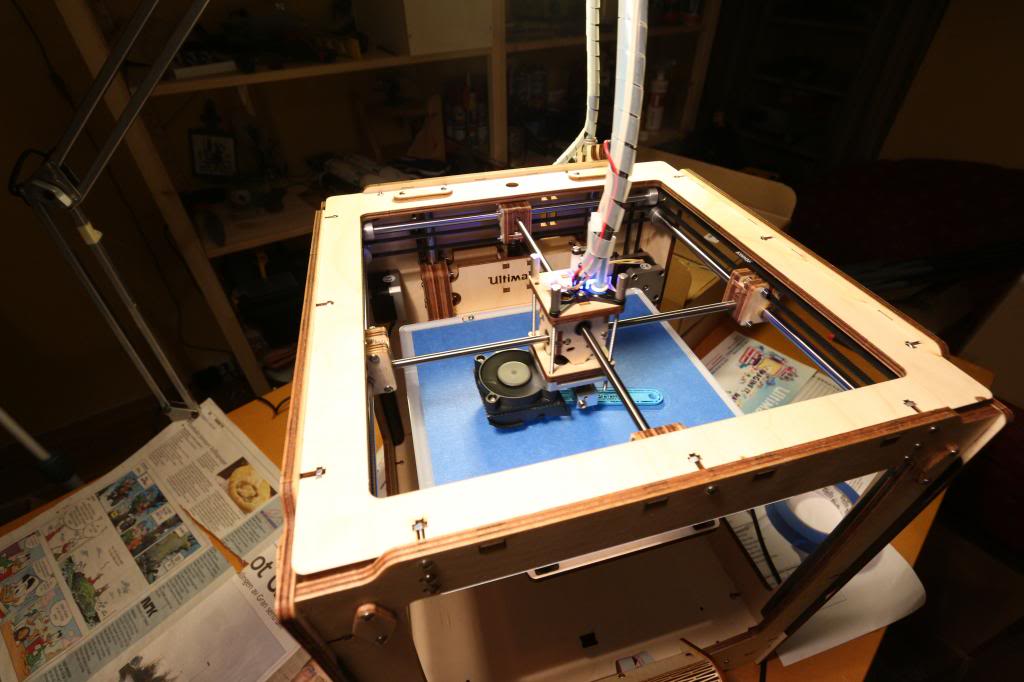

Og sannelig måtte jeg teste den og.










Overall syntes jeg det var greit å bygge denne saken. Er vel litt over middels interessert i DIY, men jeg mener de fleste kunne klart denne ganske greit. Spesielt når manualen er på nett, og blir stadig forbedret, ved at det blir lagt til nye detaljer man må passe på når man gjør X, og hva man skal huske på når man gjør Y. Man lærer masse også, så dette var en bra opplevelse. :)

Og her er en timelapse av hele byggeprosessen. Tok 1 kveld og en halv dag, sånn rundt 6-8 timer effektiv bygging.

http://youtu.be/LQQe2UHsLok



Del 2 - Printing

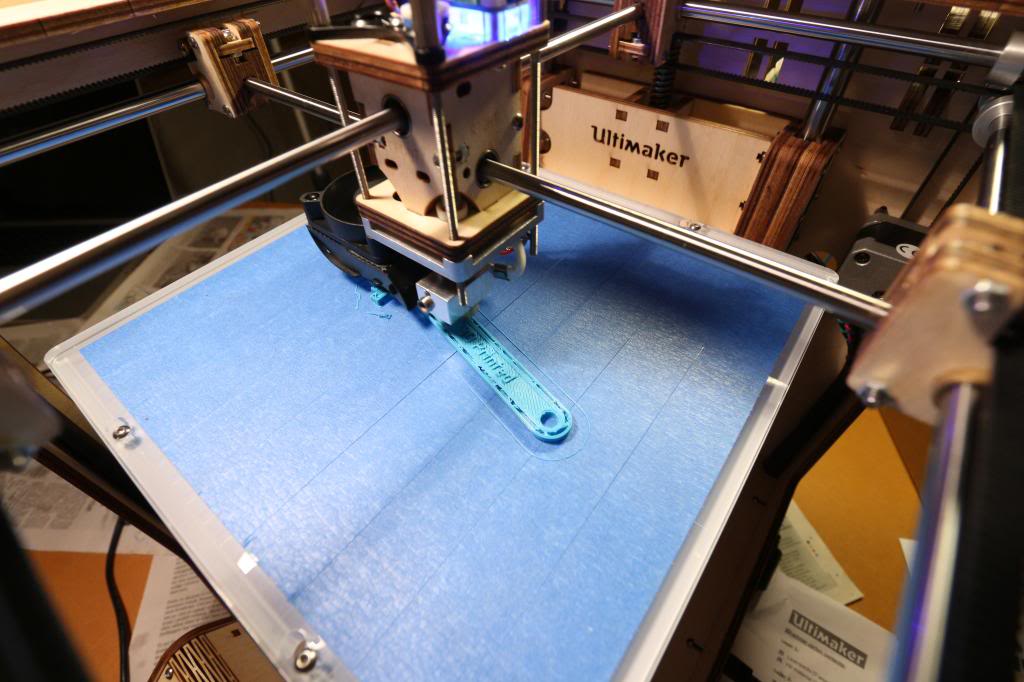

Så var det til selve kremen. Rosinen i pølsa. Selve smøret på fettet. Og det er jo å printe i tre dimensjoner. Dere har fått en liten teaser på hvordan det ser ut allerede, men jeg har laget noen videosnutter også som illustrerer dette ytterligere.

Hvordan det ser ut når jeg har "bestilt" en print, rett før den begynner å printe:




Litt diverse småfilmer om ting og tang:

Drevbasert lager (planetary bearing):




Den fungerer sånn her:


Ganske fiffig sak, og spesielt at drevene ikke er mulig å ta ut, da de er printet skrudd. Overfører vel moment ganske så bra vil jeg tro.



"Low poly" potte:




Litt kul potte jeg lagde for moro skyld. Liker kontraster som "piksler" og "lav poly" i det virkelige liv, så dette blir det mer av. :)



Flaske med kork:



Denne syntes jeg også er kul, lagde denne også 50% mindre for å teste. Begge var vanntette, og gjengene på kork gikk som hånd i hanske på gjengene på flaska.



Ny vifte-duct:




Den originale vifte-ducten (hva heter det på norsk?), var brettet sammen, og var ikke 100% strøken syntes jeg. Den gjør jobben sin greit, men det blir visstnok bedre print av bedre vifter, som sender luften mer riktig, og ikke kjøler ned dysa.



Føtter til maskinen: (høy hastighet på printen her!)



Dette ble printet i fleksibel PLA, altså litt gummiaktig. Printet mest som en test, så jeg prøvde å gasse opp hastigheten litt her også. Her printer den fort! Så fort at kameraet ikke fanger opp bevegelsene så bra.



Jeg kan printe i mainly ABS plast og PLA plast. Sistnevnte er plantebasert, så den er trygg på mat osv. ABS derimot er jo petrobasert, så den blir utelukket når det kommer til mat. ABS er jo dønn solid, og tåler mye, samt tåler høyere temperaturer enn PLA. Interiørpaneler i bil er ofte i ABS. Lego er i ABS. Man kan printe i flere materialer også, som nylon. Jeg har kun ruller med PLA og ABS, i assortert utvalg farger (svart, blå, rød, transparent osv). Så her kan man variere, spesielt om man lager en ting basert på mange deler, så kan man variere med fargene så det ser litt mer seriøst ut.


Så, hva mer kan dette brukes til, da?

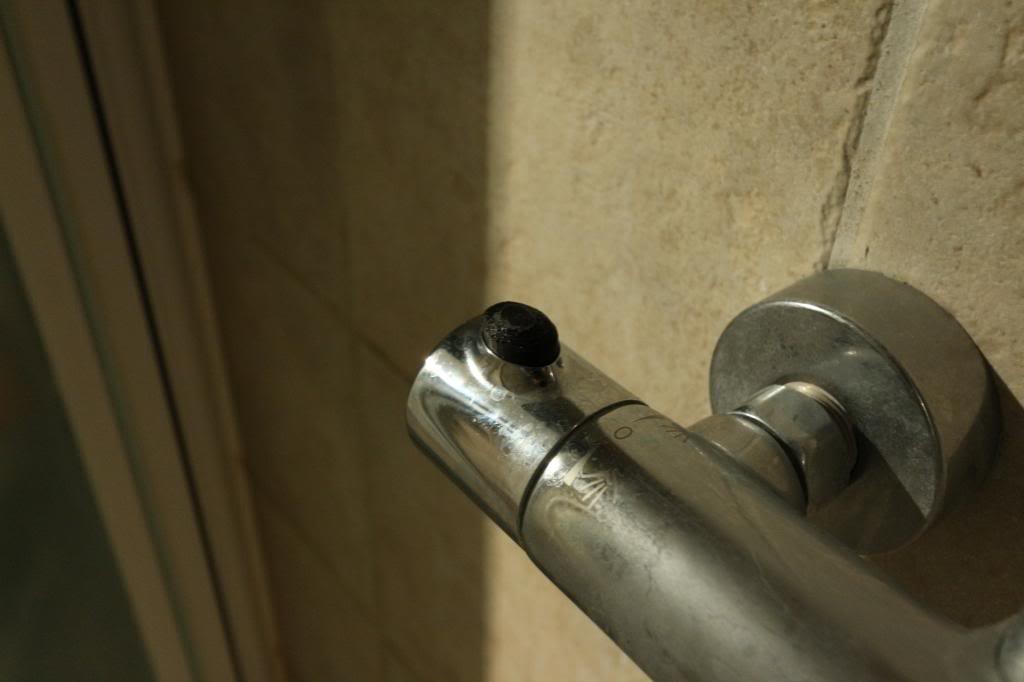

Jo, det var et par utfordringer jeg hadde klare, og det var en knott til dusjarmaturen. Den gamle hadde nemlig knekt i festet, og var ubrukelig. Hadde tatt vare på den, og dermed hadde jeg alle muligheter for å lage denne på nytt, 3D-printet.

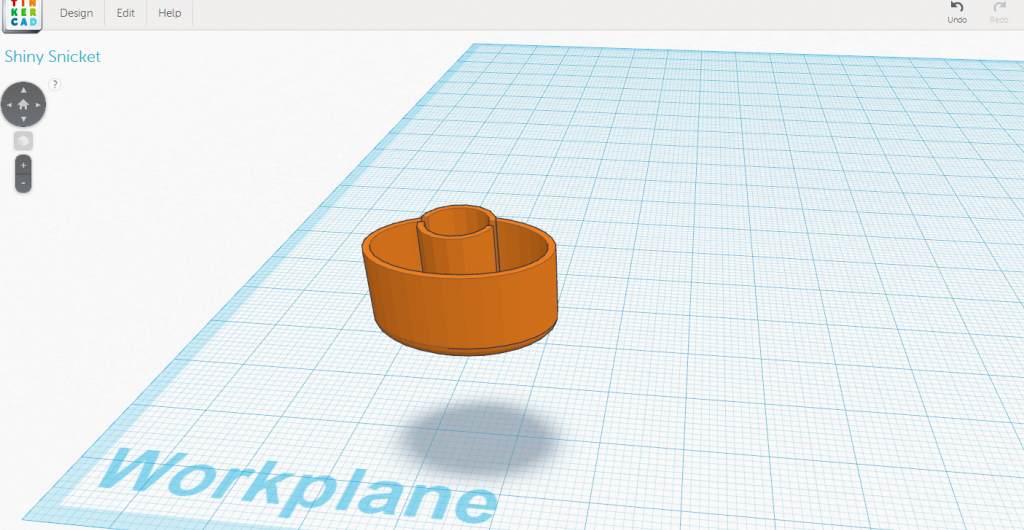

Tok frem skyvelæret, og noterte ned alle mål. Fant frem til et gratisprogram på nett, TinkerCAD, som man lett kan 3D-modellere, rett i browseren. Funket ypperlig, og jeg fikk laget denne tegningen:



Kastet det inn i 3D-printeren, og ut kom denne sussebassen:

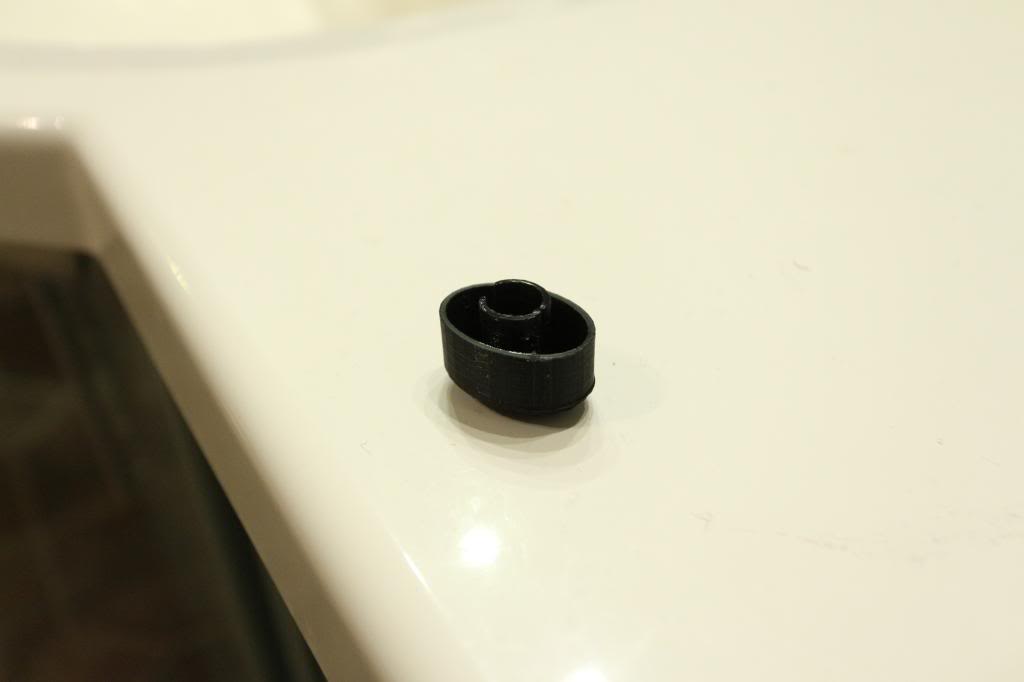

Passet ypperlig i armaturen også, akkurat som planlagt! Mangler bare å pusse den ned og forkromme den på en eller annen måte:

Tada liksom! Jeg må si jeg er meget imponert over det hele. Nå åpnes en verden med utallige muligheter. Jeg kan finne haugevis av gratis 3D-modeller på nettet av smarte ting, og om ikke det metter behovet, kan jeg lage noe custom selv, og bare printe det ut. Det er egentlig helt utrolig.

Jeg kommer kanskje til å oppdatere førsteposten med nye og smarte ting jeg har printet. Er en god del ting i hjemmet som kan printes ut nå, så blir nok ofte brukt fremover denne maskinen!
